GPC E11Extraction liquide-liquide agitée

• Etude d’un pilote d’extraction liquide-liquide
• Etude de la technologie agitée
• Etude de l’efficacité de la colonne d’extraction
• Etude de bilan massique
• Calcul du nombre d’étages théoriques

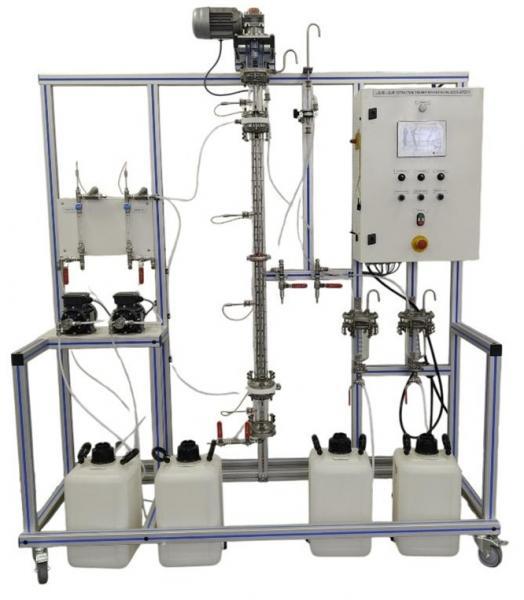

Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.

Le banc comporte un coffret d’alimentation principal conforme aux normes électriques européennes avec sectionneur d’alimentation générale, voyant blanc de présence tension, bouton d’arrêt d’urgence, raccordement à la terre et protection différentielle. Il est équipé d’un écran tactile 7 pouces affichant les mesures de température.
Les éléments en contact avec les réactifs sont en téflon, en PEHD, en acier inoxydable et en verre borosilicate.

• Deux réservoirs d’alimentation
  – Matériau : PEHD
  – Volume : 20 L
• Pompes d’alimentation
  – vitesse variable
  -vanne de bipasse pour un retour vers la cuve
• Débitmètres à flotteur pour le mélange et le solvant
• Colonne d’extraction
  – Matériau : verre borosilicate
  – DN : 50 mm
  – Hauteur : 1100 mm
  – chicanes assurant un meilleur cisaillement
• Décanteur en verre pour phase lourde
• Décanteur en verre pour phase légère
• Agitateur
  – à vitesse variable
  – comprend 20 turbines type Rushton
• Pot d’extraction
  – Permet le réglage du niveau d’interphase
  – Matériau : verre borosilicate
  – Hauteur réglable
• Vanne de prise d’échantillon
  – Extrait et raffinat
• Recettes graduées pour l’extrait et le raffinat
  -Volume : 0.5L
• Deux réservoirs de récupérations
  – Matériau : PEHD
  – Volume : 20 L
• Sondes de température Pt100
  T1 : soubassement
  T2 : 1/3 inférieur de la colonne
  T3 : 1/3 supérieur de la colonne
  T4 : tête de colonne
  T5 : Alimentation du mélange
  T6 : Alimentation du solvant

• Alimentation électrique : 230 VAC – 50 Hz – 10 A
• Type d’alimentation électrique : 1 phase + Neutre + Terre
• Dimensions : (L xl x H mm) : 1845 x 800x 2210
• Poids (Kg) : 160
