GPC E20Unité d'extraction liquide-liquide pulsee

• Identification des composants d’une installation d’extraction liquide-liquide pulsée
• Préparation des produits chimiques et mise en service de l’installation
• Etude de l’extraction liquide-liquide
• Etude de l’efficacité de la colonne
• Bilan massique

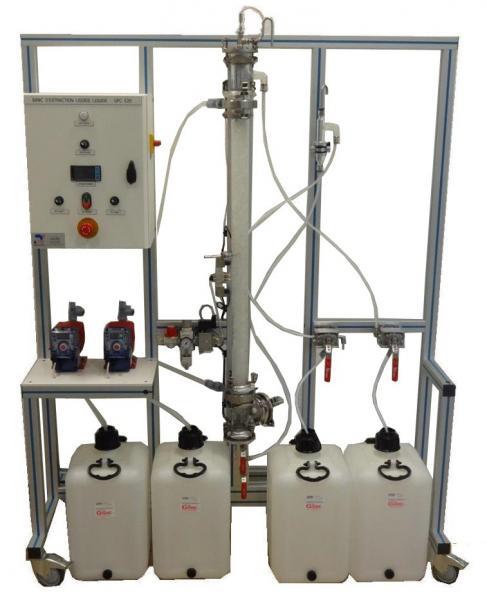

Cette unité est installée sur un châssis en profilé d’aluminium à 4 roues. Il comprend une armoire électrique avec sectionneur général et disjoncteur différentiel.
1. Bac d’alimentation du mélange
– Matériau : polyéthylène haute densité
– Volume : 20 L

• Bac d’alimentation du solvant
  – Matériau : polyéthylène haute densité
  – Volume : 20 L

  3. Bac de récupération du raffinat
  – Matériau : polyéthylène haute densité
  – Volume : 20 L

• Bac de récupération de l’extrait
  – Matériau : polyéthylène haute densité
  – Volume : 20 L
• Pompe d’alimentation du mélange
  – Pompe péristaltique
  – Qmaxi = 10 L/h
• Pompe d’alimentation du solvant
  – Pompe péristaltique
  – Qmaxi = 10 L/h
• Colonne d’extraction
  – Matériau : verre borosilicate
  – DN : 50 mm
  – Longueur : 1000 mm

  8. Jambe d’extraction
  – Matériau : verre borosilicate
  -hauteur réglable

• Pulseur
  – Système de pulsation pneumatique à
  fréquence variable
  -Pulseur en PTFE

  3 sondes de température de type Pt 100 avec indicateur numérique multi-ligne:
  – Haut de colonne
  – Milieu de colonne
  – Bas de colonne

• Alimentation électrique : 230 Vac – 50 Hz – 10 A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
• Dimensions: (LxlxH mm): 1500 x 650 x 1950
• Poids (Kg): 150
