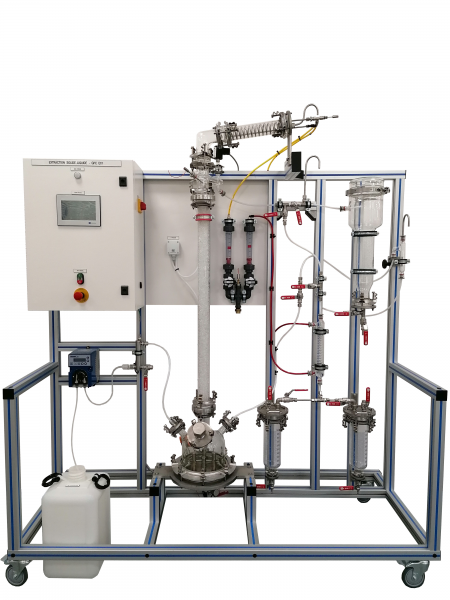

GPC EX1Extraction solide-liquide

L'extraction solide - liquide est un procédé semi-continu, couplant une distillation avec une cartouche de type « soxhlet » contenant le produit solide imprégné d'un principe actif (soluté) à extraire par dissolution dans un solvant chaud.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Influence du type de solvant
Influence du temps de séjour
Etude du principe de fonctionnement
Etude de l’hydrodynamique de la colonne
Etude de la séparation d’une solution binaire ou complexe
Bilan matière
Calcul des coefficients d’échange de matière
Bilans thermiques
Détermination du nombre de plateaux théoriques (Mc CABE et THIELE, PONCHON et SAVARIT)
Détermination du nombre d’unités de transfert

Applications pédagogiques

Influence du type de solvant
Influence du temps de séjour
Etude du principe de fonctionnement
Etude de l’hydrodynamique de la colonne
Etude de la séparation d’une solution binaire ou complexe
Bilan matière
Calcul des coefficients d’échange de matière
Bilans thermiques
Détermination du nombre de plateaux théoriques (Mc CABE et THIELE, PONCHON et SAVARIT)
Détermination du nombre d’unités de transfert

Descriptif technique

Un réservoir d’alimentation
– Matériau : polyéthylène
– Volume : 20 L
Bouilleur
– Matériau : verre borosilicate
– Volume : 5 L
– Cartouches chauffantes Ptotal = 3 kW
– Sonde de température Pt 100
– Vanne de vidange
– Capteur de niveau pour couper la chauffe
Colonne de distillation
– Matériau : verre borosilicate
– DN : 50 mm, Hauteur : 1000 mm
– Garnissage anneaux de Rashig
Tête de reflux électromagnétique
– DN : 50 mm
– Sonde de température Pt100
– Timer programmable depuis écran tactile
Condenseur en acier inoxydable
– S=0,045 m²
