GRA 010Banc de chaudière à granulés

• Etude technologique d’une Chaudière bois à granulés.
• Etude de la production de chaleur
• Mise en service et réglages de la Chaudière bois.
• Mesure des caractéristiques de fonctionnement des variables, telles que le débit, la pression et la température.
• Calcul de l’équilibre, de l’efficacité et des capacités
• Maintenance préventive et corrective de l’unité
• stockage des granules fabriqués à partir des copeaux de bois.

Le banc comporte les éléments suivants :

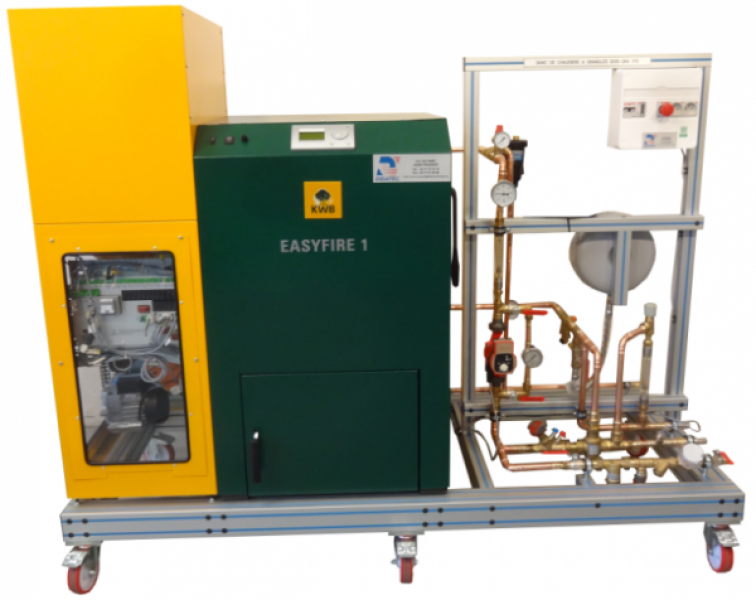

1. Une chaudière à granulé bois avec silo de granulés intégré. Les parois du silo sont transparentes pour voir le mécanisme. Le foyer est de type « volcan »
Puissance : 20KW
2. Une soupape de sécurité chauffage tarée à 3 bars avec manomètre
3. Un débitmètre 160-1600L/h sur le départ de la chaudière
4. Un thermomètre à cadran 0/120°C sur le départ et le retour de la chaudière
5. Un circulateur 25-60 avec kit manométrique
6. Une vanne à pression différentielle
7. Une vanne de réglage du débit de type TA
8. Un vase d’expansion 25L avec vanne d’isolement
9. Un pot de séparation des boues

• Alimentation électrique : 230Vac – 50 Hz – 16 A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
• Alimentation en eau : remplissage – 2 bars
• Evacuation des Fumées : Diamètre 139mm
• Alimentation en Combustible : granulés de bois
• Dimensions: (LxlxH mm): 2350 x 900 x 1700
• Poids (Kg): 400
