ICP 100Installation thermique électrique

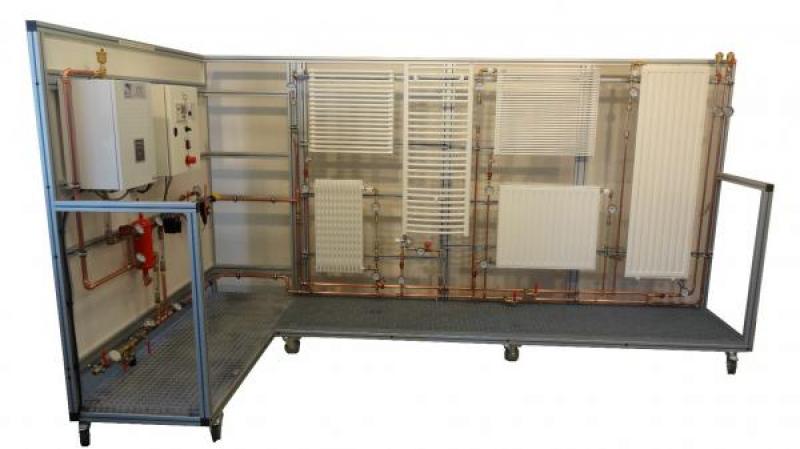

Le banc ICP100 permet l’étude d’un système de chauffage domestique électrique. Le générateur de chaleur est une chaudière électrique à trois étages. Le circuit hydraulique comprend les éléments standards d’une installation domestique, une ligne de remplissage et de vidange, une vanne de régulation trois voies, un circu
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identifier les composants d’une installation de chauffage domestique par radiateurs avec système de régulation par vanne trois voies
- Savoir mettre en service l’installation :
- Consignes de sécurité.
- Mise en eau.
- Démarrage.
- Réglages des appareils
- Equilibrage.
- Savoir maintenir une installation :
- Arrêt d’une installation et vidange.
- Démontage et remontage des équipements.
- Câblage hydraulique et électrique.
- Etudier et mesurer les grandeurs physiques hydraulique et électrique de l’installation :
- Température, pression, débit, loi de chauffe.
- Etude sur la dilatation des fluides caloporteurs.
- Tension intensité, puissance absorbée.
- Effectuer les bilans énergétiques des différents éléments ou de l’ensemble.
- Etudier et paramétrer un système de régulation par vanne trois voies
- Une ligne d’alimentation comprenant des vannes d’arrêt, un compteur d’eau, un disconnecteur, un filtre et un manomètre de pression
2. Une chaudière électrique monophasée modulante à trois étages, ajustable 2-4-6KW conforme à la RT2012 avec affichage digital de la température et de la pression.
3. Le circuit de la chaudière est équipé d’un débitmètre à affichage digital et d’une vanne d’équilibrage.
4. Un circuit de chauffage avec bouteille de découplage, vanne trois voies avec servomoteur électrique, circulateur a variation électronique (réglage P ou D constant) avec kit manométrique.
5. Le circuit de chauffage est équipé de trois débitmètres à affichage digital.
6. Un radiateur sèche serviette tubes ronds raccord monotube - Un radiateur panneau horizontal 60x70cm double paroi avec raccords standards
8. Un radiateur panneau horizontal 60x70cm simple paroi avec raccords central bas
9. Un radiateur panneau vertical 150x45cm simple paroi avec raccords central bas
10. Chaque radiateur est équipé d’un robinet, d’un té de réglage, d’un élément de mesure de débit (type TA) pour les mesures par la mallette d’équilibrage et de deux thermomètres à cadran (entrée et sortie).
11. Deux lignes de purges hautes avec purgeur automatique et manomètre - Un système d’injection de glycol par pot avec jeu de vannes
13. Le circuit hydraulique est réalisé en cuivre serti, les tuyauteries sont poncées et vernies pour conserver un aspect esthétique dans le temps. - Le banc comprend un coffret électrique d’alimentation en acier incluant :
-les organes de sécurité standards (sectionneur général, disjoncteur différentiel, arrêt d’urgence..)
-les voyants de signalisation et la boutonnerie
-un régulateur de chauffage pilotant la vanne trois voies et un potentiomètre de simulation de la température extérieure à touche avec compteur.
- Alimentation électrique : 230 Vac – 50 Hz –20 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Alimentation en eau : remplissage – 3 bars
- Evacuation d’eau : au niveau du sol
- Dimensions: (LxlxH mm): 3800 x 1610 x 2200
- Poids (Kg): 250
Applications pédagogiques
- Identifier les composants d’une installation de chauffage domestique par radiateurs avec système de régulation par vanne trois voies
- Savoir mettre en service l’installation :
- Consignes de sécurité.
- Mise en eau.
- Démarrage.
- Réglages des appareils
- Equilibrage.
- Savoir maintenir une installation :
- Arrêt d’une installation et vidange.
- Démontage et remontage des équipements.
- Câblage hydraulique et électrique.
- Etudier et mesurer les grandeurs physiques hydraulique et électrique de l’installation :
- Température, pression, débit, loi de chauffe.
- Etude sur la dilatation des fluides caloporteurs.
- Tension intensité, puissance absorbée.
- Effectuer les bilans énergétiques des différents éléments ou de l’ensemble.
- Etudier et paramétrer un système de régulation par vanne trois voies
Descriptif technique
- Une ligne d’alimentation comprenant des vannes d’arrêt, un compteur d’eau, un disconnecteur, un filtre et un manomètre de pression
2. Une chaudière électrique monophasée modulante à trois étages, ajustable 2-4-6KW conforme à la RT2012 avec affichage digital de la température et de la pression.
3. Le circuit de la chaudière est équipé d’un débitmètre à affichage digital et d’une vanne d’équilibrage.
4. Un circuit de chauffage avec bouteille de découplage, vanne trois voies avec servomoteur électrique, circulateur a variation électronique (réglage P ou D constant) avec kit manométrique.
5. Le circuit de chauffage est équipé de trois débitmètres à affichage digital.
6. Un radiateur sèche serviette tubes ronds raccord monotube - Un radiateur panneau horizontal 60x70cm double paroi avec raccords standards
8. Un radiateur panneau horizontal 60x70cm simple paroi avec raccords central bas
9. Un radiateur panneau vertical 150x45cm simple paroi avec raccords central bas
10. Chaque radiateur est équipé d’un robinet, d’un té de réglage, d’un élément de mesure de débit (type TA) pour les mesures par la mallette d’équilibrage et de deux thermomètres à cadran (entrée et sortie).
11. Deux lignes de purges hautes avec purgeur automatique et manomètre - Un système d’injection de glycol par pot avec jeu de vannes
13. Le circuit hydraulique est réalisé en cuivre serti, les tuyauteries sont poncées et vernies pour conserver un aspect esthétique dans le temps. - Le banc comprend un coffret électrique d’alimentation en acier incluant :
-les organes de sécurité standards (sectionneur général, disjoncteur différentiel, arrêt d’urgence..)
-les voyants de signalisation et la boutonnerie
-un régulateur de chauffage pilotant la vanne trois voies et un potentiomètre de simulation de la température extérieure à touche avec compteur.
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz –20 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Alimentation en eau : remplissage – 3 bars
- Evacuation d’eau : au niveau du sol
- Dimensions: (LxlxH mm): 3800 x 1610 x 2200
- Poids (Kg): 250
