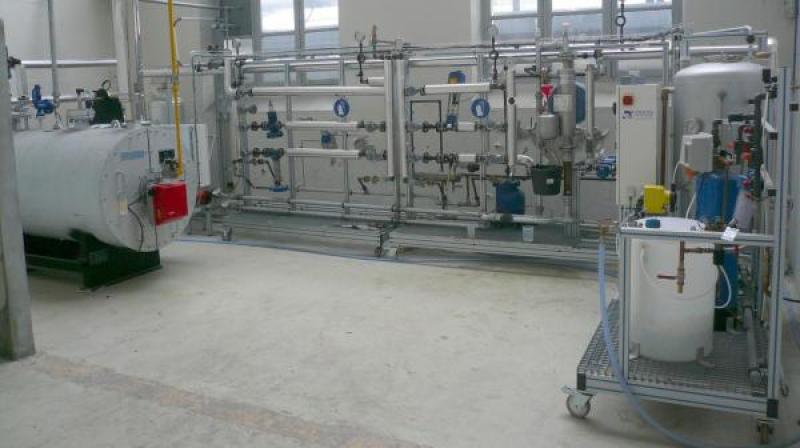

TVP 500Production et distribution

Manipulations pratiques d’éléments réels de production et distribution de vapeur

• Etude d’un système de production et distribution de vapeur
  – Pré contrôle, mise en service réglage
  – Conduite d’une installation de vapeur
  – Optimisation des paramètres de fonctionnement
  – Recherche et identification des composants
  – Etude des technologies vapeur (séparateur, purgeurs automatiques, détendeurs, vannes de régulation…)
  – Comparaison de différentes technologies
  – Maintenance préventive et suivi de la qualité d’eau
  – Etude des échanges thermiques
  – Etude du cycle de transformation de la vapeur
  – Approche des notions de sécurité d’une installation thermique

Utilisation de l’instrumentation

• Bilans, rendements, puissances
  – Mesure des pressions, débit, niveau et température
  – Analyse des gaz de combustion
  – Contrôle et régulation de la température de sortie de l’échangeur thermique
  – Analyse de la dureté de l’eau en entrée et sortie de l’adoucisseur

Chaudière vapeur:
Débit de vapeur : 250kg/h
Pression de service : 9 bars
Combustible : gaz naturel ou fioul (sur demande)
Mode d’exploitation : Présence permanente
La chaudière est équipée de :
-un manomètre de pression
-deux voyants de visualisation du niveau d’eau
-une soupape de sécurité
-une vanne d’extraction
-une vanne et un clapet sur l’alimentation en eau
-un coffret de commande avec alarme sonore pour la signalisation des défauts
-un système de régulation du niveau d’eau dans la chaudière
-un système de régulation de la pression de vapeur
Dimensions : 2032x1561x1694mm
Poids en fonctionnement : 1700Kgs

Eau : eau du réseau
Gaz : gaz naturel 300mbar ou fioul (250L)
Electricité :400VAC triphasé+neutre+terre-32A
Cheminée : évacuation des fumées
Evacuation des eaux usées

Les utilités doivent se situées à moins de 3m du point de raccordement
