TCF 010 – Chaudière électrique

Énergétique Thermique

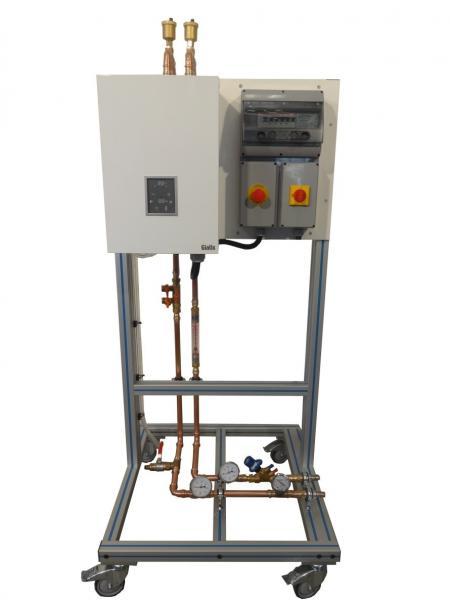

TCF 010Chaudière électrique

Le banc permet l’étude d’une chaudière électrique. Il comporte tous les instruments nécessaires à l’étude de la production hydraulique et de la consommation électrique. Ce banc permet une production simple d’eau chaude sans combustible à fournir ni fumées à évacuer.

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Identification des composants d’une chaudière électrique
  • Mise en service et réglage
  • Mesure de consommation électrique, des températures et du débit de production
  • Bilan thermique et rendement de la chaudière
  • Utilisation possible vers les bancs de dissipation et de régulation par vanne trois voies
Applications pédagogiques
  • Identification des composants d’une chaudière électrique
  • Mise en service et réglage
  • Mesure de consommation électrique, des températures et du débit de production
  • Bilan thermique et rendement de la chaudière
  • Utilisation possible vers les bancs de dissipation et de régulation par vanne trois voies
Descriptif technique
  • Quantité : 1
  • Puissance : 6Kw
  • Vase d’expansion
  • Circulateur 3 vitesses
  • Soupape de sécurité
  • Manomètre
  • Aquastat de sécurité
  • Vanne d’équilibrage
  • un débitmètre 100-1000L/h (D)
  • un thermomètres à cadran 0/120°C en entrée (T)
  • un thermomètres à cadran 0/120°C en sortie (T)
  • un disjoncteur différentiel 30mA
  • un bouton d’arrêt d’urgence
  • un compteur d’énergie électrique

Le système est installé sur un châssis en profilé aluminium anodisé équipé de quatre roulettes directionnelles à frein

Utilités et dimensions
  • Electrical supply : 400 Vac – 50 Hz – 20 A
  • Electrical network : 3 phase(s) + Neutral + Earth.
  • Water supply : filling
