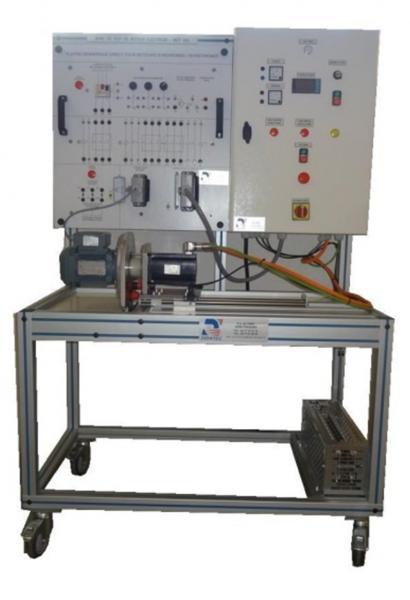

MOT 050Banc didactique départ moteur

Le banc d’essai de moteurs électriques est un banc dédié à la caractérisation de comportement d’un moteur asynchrone selon le circuit de commande et de puissance qui lui est associé.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Identification des composants électrique d’un système de démarrage de moteur
Etude des modes de démarrage moteur (direct, étoile-triangle, inversion de sens, variation de vitesse)
Etude de la variation de vitesse et régulation
Configuration modulable pour les différents modes
Câblage standardisé, connecteur harting pour le moteur et douilles double puits pour les mesures
Etude de la commutation étoile / triangle
Caractérisation de comportement d’un moteur asynchrone

Applications pédagogiques

Identification des composants électrique d’un système de démarrage de moteur
Etude des modes de démarrage moteur (direct, étoile-triangle, inversion de sens, variation de vitesse)
Etude de la variation de vitesse et régulation
Configuration modulable pour les différents modes
Câblage standardisé, connecteur harting pour le moteur et douilles double puits pour les mesures
Etude de la commutation étoile / triangle
Caractérisation de comportement d’un moteur asynchrone

Descriptif technique

Châssis en profilés aluminium anodisé équipé de 4 roues pivotantes freinées.
Moteur à caractériser.
Moteur asynchrone 0.25KW
Fixation par bride
Capteur magnétique de sécurité.

3. Moteur de charge réglable (charge variable)
Type brushless Schneider Lexium
Couple nominal 5N.m,
Coffret électrique/ pupitre de commande et de contrôle. Distribution de puissance générale sur la machine- sectionneur/ différentiel / disjoncteurs, boutonnerie marche / arrêt général, marche arrêt variateur du moteur de charge, potentiomètre de réglage de la charge, voltmètre, ampèremètre, afficheurs du couple, de la vitesse, de la puissance, voyants d’état.
Platine de commande et de distribution de puissance pour le moteur avec points de mesure permettant de relever les tensions et les intensités :
-platine démarrage direct
-platine étoile triangle
-platine inversion de sens
-platine variation de vitesse
Connecteur industriel permettant de raccorder le moteur à la platine de commande et de puissance.
Connecteur industriel permettant le raccordement de la platine au coffret électrique principal de la machine (distribution des différents niveaux de tension, gestion de la boucle de sécurité…
Résistance de dissipation du moteur de charge (freinage)
