MPR 100Banc d'etude d'une régulation multi-procede

• Etude d’une boucle de régulation de pression, niveau, débit et de température
• Identification des éléments : Capteurs, Régulateur, Actionneur, Elément perturbateur
• Compréhension d’une méthode de régulation PID
• Formation à l’utilisation et à la configuration de matériel de régulation
• Tracé de courbe caractéristiques d’un procédé : temps de réponse, évolution du signal de sortie du régulateur en fonction de la consigne
• La visualisation de différents signaux en temps réel par logiciel
• Régulation Tout Ou Rien (TOR)
• Câblage des boucles de régulation
• Logiciel d’acquisition de données et de pilotage du régulateur fourni.

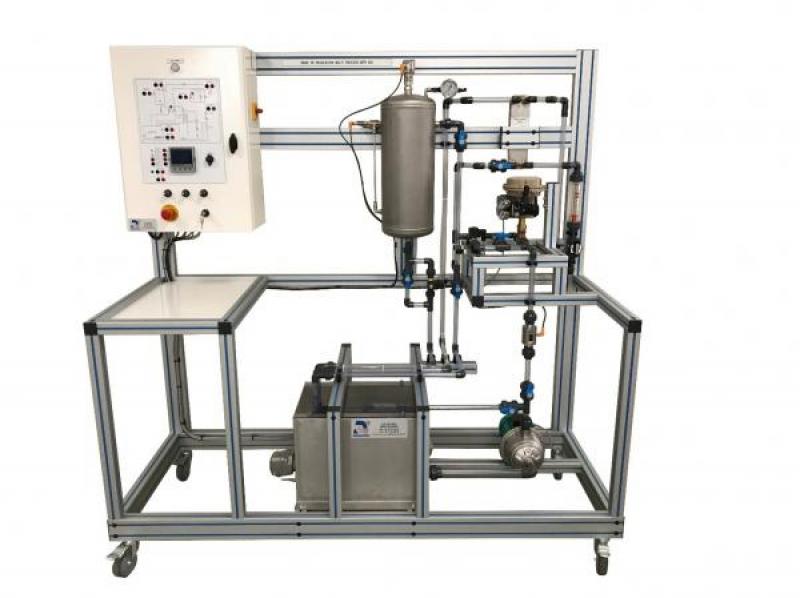

L’unité comprend : une cuve d’alimentation en eau, un thermoplongeur, une pompe centrifuge, , un coffret électrique, un régulateur numérique permettant de réaliser l’ensemble des boucles de régulation, des actionneurs, une vanne pneumatique, capteur de pression, capteur de niveau, capteur de débit électronique, débitmètres à flotteurs, sonde de température, cuve pressurisée, échangeur à plaques. Le banc permet la régulation de température, de débit, de pression, de niveau et de température.

Il est possible d’utiliser deux actionneurs différents (une vanne de régulation pneumatique avec convertisseur I/P proportionnelle ou une électrovanne pour réaliser une régulation TOR).

1

Pompe centrifuge Q=5m3/h et Hm = 21mCe

2

Réservoir d’eau en inox V=50L comprenant : une résistance chauffante de 6000 W ; capteur de niveau bas et thermostat pour protéger les résistances en cas d’absence d’eau

3

Débitmètre à flotteur 1.5-15 L/h

4

Vanne de régulation avec positionneur électropneumatique

5

Electrovanne Tout ou Rien pour régulation et perturbation

6

Vanne quart de tour pour perturbation

7

Echangeur à plaque

8

Réservoir de test en inox V=15L (régulation de niveau et pression) comprenant : soupape de sécurité 3 bars et manomètre 0-2,5 bars

9

Synoptique équipé de douilles de raccordement des signaux

10

Capteur de débit électromagnétique 0-50 L/min

11

Capteur de pression 0-6 bars

12

Capteur de niveau capacitif avec tige L=700mm

13

Capteur de température type thermocouple dans le réservoir à eau

• Alimentation électrique : 400 Vac – 50 Hz – 16 A
• Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
• Alimentation en eau : 15 L/min – 2 bars
• Alimentation en air comprimé : 3 bars (air sec /deshuilé)
• Evacuation d’eau : au niveau du sol
