RCP 200 – Banc d'etude de la régulation de pression d'air

Mesure-régulation-détection Régulation

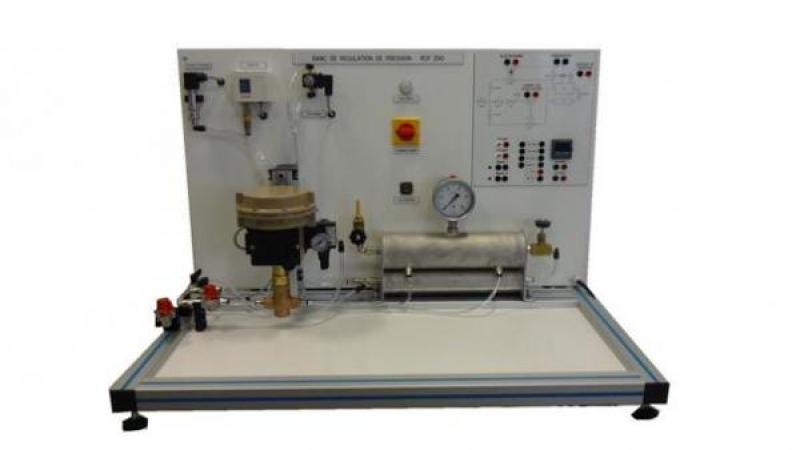

RCP 200Banc d'etude de la régulation de pression d'air

Le banc RCP 200 permet l’étude de la régulation de pression d’air. L'air provient d'un système d'air comprimé et est modulé par une soupape de commande. Deux réservoirs successifs et une vanne de vidange permettent de créer une perturbation. Un régulateur numérique PID reçoit l’information de pression et doit ajuster l

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Données techniques sur les éléments d’une boucle de régulation
  • Etude d’une boucle de régulation de pression
  • Identification des éléments : Capteurs, Régulateur, Actionneur, Elément perturbateur
  • Configuration du régulateur par interface
  • Paramètres de régulation PID
  • La visualisation de différents signaux par logiciel
  • Courbes caractéristiques
  • Régulation Tout Ou Rien (TOR)
Applications pédagogiques
  • Données techniques sur les éléments d’une boucle de régulation
  • Etude d’une boucle de régulation de pression
  • Identification des éléments : Capteurs, Régulateur, Actionneur, Elément perturbateur
  • Configuration du régulateur par interface
  • Paramètres de régulation PID
  • La visualisation de différents signaux par logiciel
  • Courbes caractéristiques
  • Régulation Tout Ou Rien (TOR)
Descriptif technique

DeuxRéservoirs sous pression

Volume R1 : 0,85 L

Volume R2 : 1,9 L

Pression Max : 4 bars, pression de service 3 bars

Vanne de réglage intermédiaire

Soupape de surpression

Manomètre pour lecture direct de la pression

Capteur de pression électronique

Etendue de mesure : 0 à 6 bars

Vanne de régulation (Cv=0,1)

Equipé d’un actionneur pneumatique

Convertisseur intensité-pression

Régulateur de type PID à microprocesseur

Configuration en P, PI ou PID

Classe de précision : 0,2

Etendue d’échelle configurable

Sortie analogique 4-20 mA

2 sorties relais programmables

Utilités et dimensions
  • Electricité : 230 VAC mono – 50 Hz
  • Air comprimé (sec et déshuilé) : 6 bars
