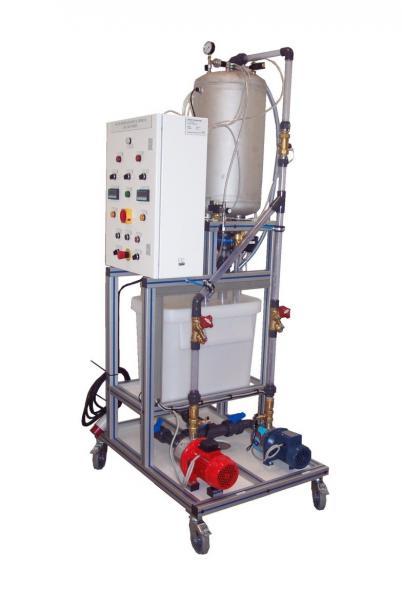

SAD 050Système automatique de distribution d'eau sous pression

• Etude du concept d’un système de production et distribution d’eau sous pression.
• Mesure des paramètres Pression – Débit – Niveau.
• Rotation des pompes, gestion de la maintenance.
• Régulation de type P.I.D. de la pression par deux électrovannes.
• Programmation sur A.P.I.

Electro-pompes multi-cellulaires

Vannes d’arrêt et filtration en amont

Vannes de réglage en aval

Moteur monophasé 230Vac et triphasé 400 Vac avec prise de mesure des courants moteur.

Réservoir

Capacité : 75 litres

Matière : polypropylène translucide

Détecteur manque d’eau et vanne de vidange

Débitmètre d’eau de production

De type à turbine axiale

Corps en laiton, indicateur de débit

Cuve de stockage d’eau sous pression

En acier inoxydable

Capacité : 50 litres

Tube de mesure de niveau

Trois détecteurs de niveau à flotteur

Mesure de la pression par mano et capteur piezzo-résistif

Soupape de décharge contre les sur-pressions

Electrovannes air comprimé et mise à l’atmosphère pour la régulation de pression

Réseau d’eau

En PVC transparent

Vanne petit débit simulant les fuites

Vanne gros débit et électrovannes simulant la distribution et la consommation

Automate Programmable Industriel

16 entrées – 12 sorties TOR

Module 8 entrées analogiques

Livré avec logiciel de programmation

Possibilité de programmation

Eléments de sécurité

Disjoncteur différentiel 30 mA

Commande en TBTS

Soupape de sécurité

Détecteur manque d’eau

• Alimentation électrique : 400Vac – 50 Hz – 16A
• Alimentation en air comprimé : 6-8 bars (air sec /deshuilé)
