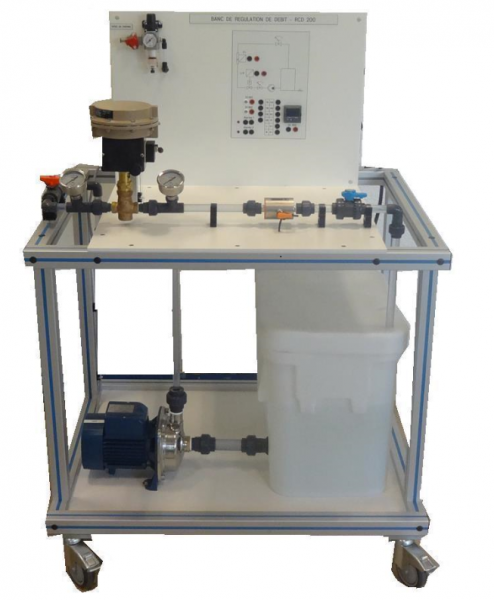

RCD 200Banc autonome d'etude de la régulation de débit

Le banc RCD 200 permet l’étude de la régulation de débit d’eau. Une pompe assure l’alimentation en eau dans un réservoir d’essai transparent. Un débitmètre à flotteur et un autre à transmission magnétique mesure le débit d’eau traversé. Un régulateur numérique PID reçoit l’information de débit et doit ajuster l’ouvertu

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Etude d’une boucle de régulation de débit
Identification des éléments : Capteurs, Régulateur, Actionneur, Elément perturbateur
Configuration du régulateur par interface
Paramètres de régulation PID
La visualisation de différents signaux par logiciel (consigne, mesure)
Courbes caractéristiques
Câblage de la boucle de régulation sur synoptique

Applications pédagogiques

Etude d’une boucle de régulation de débit
Identification des éléments : Capteurs, Régulateur, Actionneur, Elément perturbateur
Configuration du régulateur par interface
Paramètres de régulation PID
La visualisation de différents signaux par logiciel (consigne, mesure)
Courbes caractéristiques
Câblage de la boucle de régulation sur synoptique

Descriptif technique

Réservoir en polyéthylène avec vidange

Pompe d’alimentation centrifuge

Pompe centrifuge avec corps en INOX

Vanne de réglage du débit en sortie

Débitmètre à transmission magnéto-inductif

Echelle 0-25 L/min

Sortie analogique 4-20 mA

Vanne de régulation

Equipé d’un actionneur pneumatique

Régulateur de type PID à microprocesseur

Classe de précision : 0,2
