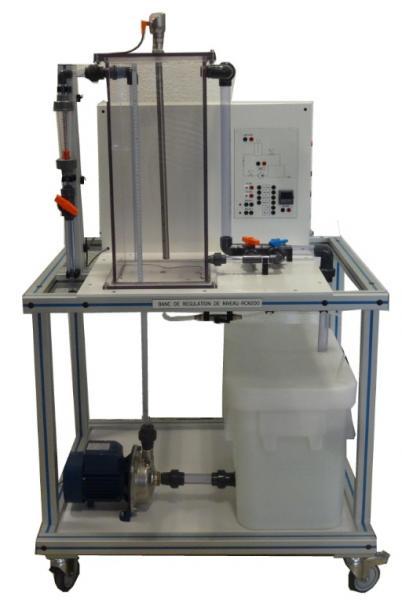

RCN 200Banc autonome d'etude de la régulation de niveau
Le banc RCN 200 permet l’étude de la régulation de niveau. Une pompe assure l’alimentation en eau dans un réservoir d’essai transparent. Un capteur capacitif mesure le niveau d’eau dans le réservoir. Un régulateur numérique PID reçoit l’information de niveau et doit ajuster la vitesse de la pompe pilotée par le variate
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Etude d’une boucle de régulation de niveau
- Identification des éléments : Capteurs, Régulateur, Actionneur, Elément perturbateur
- Configuration du régulateur par interface
- Régulation PID ou auto adaptative
- La visualisation de différents signaux par logiciel
- Courbes caractéristiques (niveau, ouverture vanne)
1 Réservoir en polyéthylène avec vidange
Volume de 75 L
2 Pompe d’alimentation avec variateur
Pompe centrifuge avec corps en INOX
Vanne de réglage du débit en sortie
Variateur de vitesse électronique
3 Débitmètre à flotteur en PVC
Echelle linéaire 160-1600 L/min
Lecture directe par la position du flotteur
4 Réservoir transparent d’essai de niveau
Base 270 mm
Hauteur 625 mm
5 Capteur de niveau radar à ondes guidées
Echelle de mesure : 0 – 600 mm
Sortie courant 4/20 mA proportionnelle au niveau
6 Vanne de perturbation
Vanne à boisseau graduée linéaire
7 Régulateur de type PID à microprocesseur
Classe de précision : 0,2
Etendue d’échelle configurable
Sortie analogique 4-20 mA
2 sorties relais programmables
8 Synoptique reprenant le schéma du banc
Signaux capteur et actionneur sont ramenés
sur les douilles du schéma
Deux alimentations 24 VAC pour deux voyants
d’alarmes
Un voyant d’état de la pompe, des douilles
d’entrées et de sorties et de l’indicateur
- Electricité : 230 VAC mono – 50 Hz – 1,5kW
- Alimentation en eau : 15L/min -3 bars (cuve 75 L)
Applications pédagogiques
- Etude d’une boucle de régulation de niveau
- Identification des éléments : Capteurs, Régulateur, Actionneur, Elément perturbateur
- Configuration du régulateur par interface
- Régulation PID ou auto adaptative
- La visualisation de différents signaux par logiciel
- Courbes caractéristiques (niveau, ouverture vanne)
Descriptif technique
1 Réservoir en polyéthylène avec vidange
Volume de 75 L
2 Pompe d’alimentation avec variateur
Pompe centrifuge avec corps en INOX
Vanne de réglage du débit en sortie
Variateur de vitesse électronique
3 Débitmètre à flotteur en PVC
Echelle linéaire 160-1600 L/min
Lecture directe par la position du flotteur
4 Réservoir transparent d’essai de niveau
Base 270 mm
Hauteur 625 mm
5 Capteur de niveau radar à ondes guidées
Echelle de mesure : 0 – 600 mm
Sortie courant 4/20 mA proportionnelle au niveau
6 Vanne de perturbation
Vanne à boisseau graduée linéaire
7 Régulateur de type PID à microprocesseur
Classe de précision : 0,2
Etendue d’échelle configurable
Sortie analogique 4-20 mA
2 sorties relais programmables
8 Synoptique reprenant le schéma du banc
Signaux capteur et actionneur sont ramenés
sur les douilles du schéma
Deux alimentations 24 VAC pour deux voyants
d’alarmes
Un voyant d’état de la pompe, des douilles
d’entrées et de sorties et de l’indicateur
Utilités et dimensions
- Electricité : 230 VAC mono – 50 Hz – 1,5kW
- Alimentation en eau : 15L/min -3 bars (cuve 75 L)
