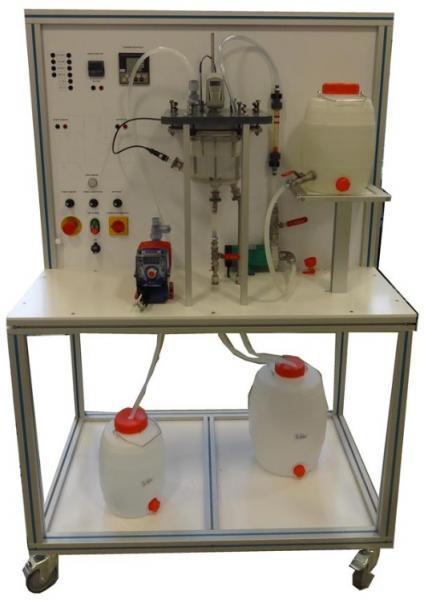

RPH 050Banc d'etude de la régulation de pH

Le banc RPH 050 permet l’étude de la régulation de pH. Une pompe centrifuge et une pompe doseuse assure l’alimentation de base et d’acide dans le réacteur d’essai. Une sonde de pH mesure en continue la valeur du pH dans le réacteur. Un régulateur numérique PID reçoit l’information de pH et doit ajuster la vitesse de la

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Préparation de solutions
Identifications et étude des capteurs, régulateur, actionneur, élément perturbateur sur l’installation et sur un schéma synoptique
Etude d’une boucle de régulation de pH
Paramètres PID ou auto adaptative
Configuration du régulateur par interface informatique
Visualisation des signaux sur logiciel de supervision
Courbes caractéristiques (consigne, mesure…)

Applications pédagogiques

Préparation de solutions
Identifications et étude des capteurs, régulateur, actionneur, élément perturbateur sur l’installation et sur un schéma synoptique
Etude d’une boucle de régulation de pH
Paramètres PID ou auto adaptative
Configuration du régulateur par interface informatique
Visualisation des signaux sur logiciel de supervision
Courbes caractéristiques (consigne, mesure…)

Descriptif technique

1- Deux bacs d’alimentation séparés (acide et soude)

Volume : 10 L ; Matière : polyéthylène adapté

Vanne de vidange manuelle sur chaque cuve

2- Un bac de récupération du mélange

Volume : 20 L ; Matière : polyéthylène adapté

Vanne de vidange manuelle

3- Un réacteur de test (mélange acide-base)

Volume : 5 L ; Matière : verre borosilicate adapté

Système à débordement

4- Une pompe doseuse d’alimentation

Débit _maxi= 12 L/h ; Pilotage externe 4/20 mA par régulateur

5- Une pompe centrifuge d’alimentation

Corps en polypropylène ; Débit _maxi = 570 L/h

6- Un débitmètre à flotteur

Echelle : 0-15 L/h

7- Une électrode de mesure du pH avec thermocouple

En lien avec la pompe doseuse pour le

prélèvement de la base ou de l’acide pour ajuster le pH

8- Transmetteur de pH 4/20 mA

Affichage de la valeur de Ph en temps réel

9- Agitateur à vitesse variable

10- Coffret électrique comprenant

Un voyant de mise sous tension

Un arrêt d’urgence coup de poing

Trois commutateurs Marche/Arrêt pompe doseuse,

pompe centrifuge et agitateur pour le cycle

Afficheur/transmetteur de pH 4/20 mA

Un régulateur P, PI ou PID à microprocesseur sortie 4/20mA

Une sortie USB pour la supervision

11- Logiciel de supervision avec enregistreur

Commande et surveillance du processus de régulation avec représentation des données pertinentes sur PC. Enregistrement et mémorisation d’évolutions dans le temps

12- Synoptique reprenant le schéma de l’installation avec bornes de câblage

Les signaux capteur et actionneur sont ramenés sur

des douilles doubles puits sur le schéma à l’emplacement des capteurs et actionneurs

Utilités et dimensions
