SAB 100 – Banc de dynamique des fluides et étude de pompes

Mécanique des fluides Étude des pompes

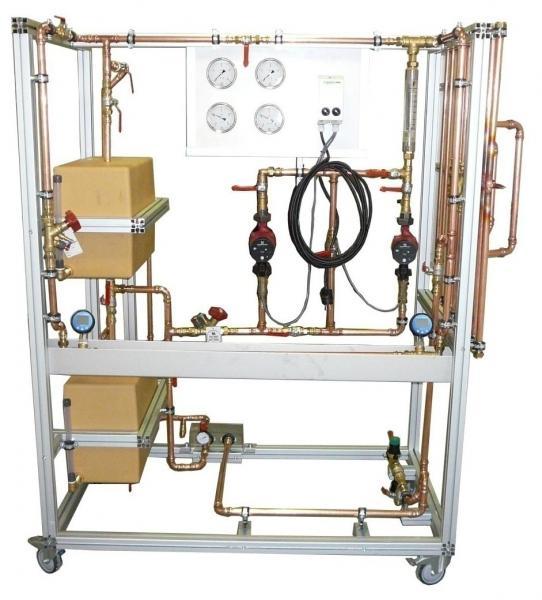

SAB 100Banc de dynamique des fluides et étude de pompes

Le banc SAB 100 permet l’étude des pertes de charge sur différents composants de tuyauterie (différents Ø de lignes, coudes…) connectables sur le banc.

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Etude de perte de charges dans les éléments de conduites standards
  • Etude de perte de charges régulières et singulières
  • Etude du couplage série de deux pompes
  • Etude du couplage parallèle de deux pompes
  • Etude de la relation Débit / Pression pour une pompe centrifuge
  • Essai en pression de réalisation élève
Applications pédagogiques
  • Etude de perte de charges dans les éléments de conduites standards
  • Etude de perte de charges régulières et singulières
  • Etude du couplage série de deux pompes
  • Etude du couplage parallèle de deux pompes
  • Etude de la relation Débit / Pression pour une pompe centrifuge
  • Essai en pression de réalisation élève
Descriptif technique

Deux réservoirs d’eau en polyéthylène

Volume : 45 L avec système de vidange

Indicateur de niveau latéral

Circuit

Tuyauteries en cuivre et vannes en inox

Deux circulateurs

Corps, roue et axe en acier inoxydable

Q= 1,6 m3/h, Hmt = 4,5 mCE

Jeux de vannes pour association en série ou

en parallèle

Utilités et dimensions
  • Alimentation électrique : 230 VAC – 50 Hz
  • Alimentation en eau : 15 L/min – 3 bar (remplissage cuve)
