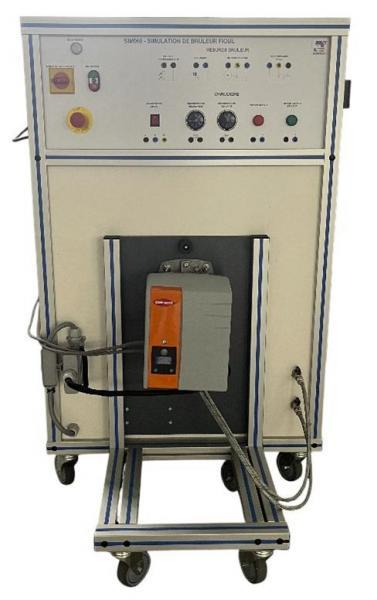

SIM 060Simulateur de bruleur fioul

• Etude du bruleur et compréhension des schémas électriques
• Câblage électrique du bruleur et mesures
• Réglages du bruleur (position du déflecteur, volet d’air, mesures de pression et débit)
• Mise en service, observation du fonctionnement et analyse des paramètres
• Maintenance du bruleur (diagnostic et dépannage)

Le banc comprend au minimum les éléments suivants :
1. Un bruleur fioul pour chaudière au sol de marque Cuenod
2. Un support de bruleur avec fixation sécurisée et un caisson destiné à simuler la chaudière. Le caisson contient un réservoir de 10 litres pour le fluide de simulation.
3. Un boitier avec les bornes du bruleur représentées. Le câblage se fait via des cordons double puits
4. Un boitier avec les bornes de la chaudière représentées. Le boitier est équipé d’un thermostat de régulation et d’un thermostat de sécurité
5. Un boitier d’alimentation électrique comprenant :
– Les protections électriques (disjoncteur 30mA et disjoncteur thermique)
– Un bouton d’arrêt d’urgence
– Un sectionneur général d’alimentation électrique
– Un bouton de mise en service été d’arrêt
– Un voyant de signalisation de présence de la tension
6. Un débitmètre permettant de mesurer le débit de combustible
7. Une mallette de contrôle de pression pour bruleur fioul (manomètre 0-40bars+vacuomètre)
8. Une boite à pannes permettant la simulation de 7 pannes :
– Panne 1 : Défaut de la phase d’alimentation du bruleur
– Panne 2 : Défaut du neutre d’alimentation du bruleur
– Panne 3 : Défaut thermostat de sécurité
– Panne 4 : Défaut thermostat de régulation
– Panne 5 : Défaut électrode d’allumage
– Panne 6 : Défaut détection de flamme
– Panne 7 : Défaut électrovanne fioul

• Alimentation électrique : 230 Vac – 50 Hz – 10 A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
• Dimensions: (LxlxH mm): 800 x 1200 x 1200
• Poids (Kg): 80
