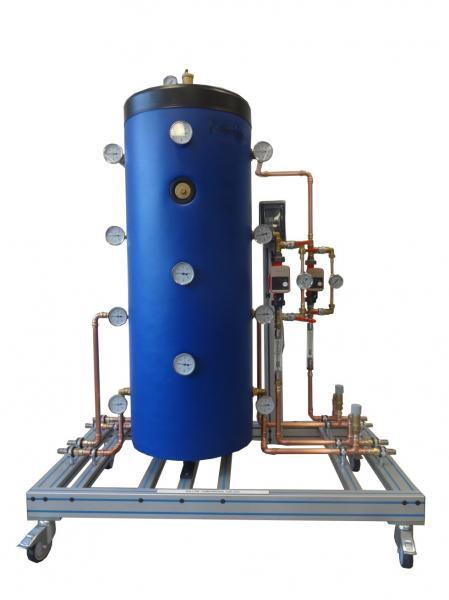

BAL 200 – Ballon tampon 200L

Énergétique Thermique

BAL 200Ballon tampon 200L

Le banc BAL sert d’interface entre les systèmes de production thermiques et les systèmes de dissipation. Il est équipé de connecteurs rapides compatibles avec les différentes unités de la gamme DIDATEC.

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Identification des composants d’un ballon tampon
  • Visualisation de la stratification
  • Mesure des températures, débits et pression
  • Etude d’un circulateur à débit variable, mesure de sa HMT en fonction du débit
  • Stockage d’énergie
Applications pédagogiques
  • Identification des composants d’un ballon tampon
  • Visualisation de la stratification
  • Mesure des températures, débits et pression
  • Etude d’un circulateur à débit variable, mesure de sa HMT en fonction du débit
  • Stockage d’énergie
Descriptif technique

Ballon tampon de 200L avec isolation thermique

Soupape de sécurité 3 bars

Purgeur automatique en partie haute

Manomètre de pression 0/4 bars

Thermomètre latéraux 0/120°C pour la visualisation de la stratification

Raccord rapide pour la connexion vers deux systèmes de production

Thermomètres 0/120°C en entrée et en sortie de chaque circuit pour la production

Raccord rapide pour la connexion vers deux systèmes de dissipation

Thermomètres 0/120°C en entrée et en sortie de chaque circuit pour la dissipation

Mesure de débit dans chaque circuit de production

Soupape à pression différentielle pour la protection des circulateurs

Circulateurs à vitesse variable avec manomètre en parallèle pour la mesure de la HMT

Coffret d’alimentation avec disjoncteur différentiel et commutateur de mise en marche des circulateurs

Utilités et dimensions
  • Electrical supply : 230 Vac – 50 Hz – 6 A
  • Electrical network : 1 phase(s) + Neutral + Earth.
  • Water supply : filling
