TCF 124 – Ventilo convecteurs

Énergétique Thermique

TCF 124Ventilo convecteurs

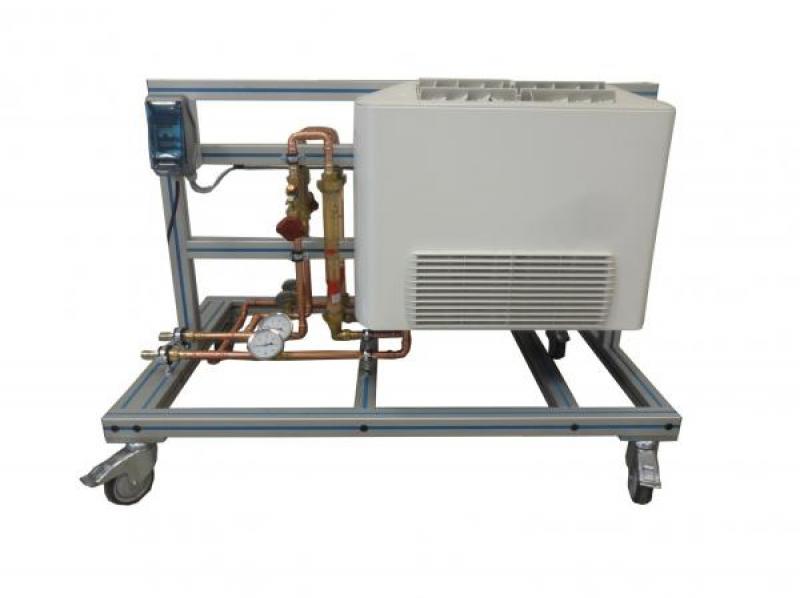

Le banc TCF124 permet l’étude d’un ventilo convecteur à vitesse variable

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Identification des composants d’un circuit de dissipation avec ventilo convecteur
  • Mesure des températures, débits et énergie thermique pour chaque convecteur
  • Utilisation et mise en œuvre d’un ventilo-convecteur
  • Etude de l’influence de la vitesse de ventilation
  • Equilibrage du réseau
  • Etude de l’influence du débit d’eau dans le convecteur
Applications pédagogiques
  • Identification des composants d’un circuit de dissipation avec ventilo convecteur
  • Mesure des températures, débits et énergie thermique pour chaque convecteur
  • Utilisation et mise en œuvre d’un ventilo-convecteur
  • Etude de l’influence de la vitesse de ventilation
  • Equilibrage du réseau
  • Etude de l’influence du débit d’eau dans le convecteur
Descriptif technique
  • Ventilo convecteur :
  • Quantité : 2
  • Puissance : 3Kw chacun
  • Vitesse du ventilateur réglable (3 positions)
  • Montage en parallèle
  • Vanne de réglage du débit
  • Vanne d’équilibrage de type TA
  • Une vanne par ventilo convecteur
  • Instrumentation
  • deux débitmètres 50-500L/h (D)
  • deux thermomètres à cadran 0/120°C en entrée (T)
  • deux thermomètres à cadran 0/120°C en sortie (T)
  • un thermomètre portable avec sonde d’ambiance
  • Boitier électrique d’alimentation
  • un disjoncteur différentiel 30mA
  • commutateur de mise en marche
  • Structure

Le système est installé sur un châssis en profilé aluminium anodisé équipé de quatre roulettes directionnelles à frein

Utilités et dimensions
  • Alimentation électrique : 230 Vac – 50 Hz – 6 A
  • Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
