STL 500 – Banc de régulation de température

Mesure-régulation-détection Régulation

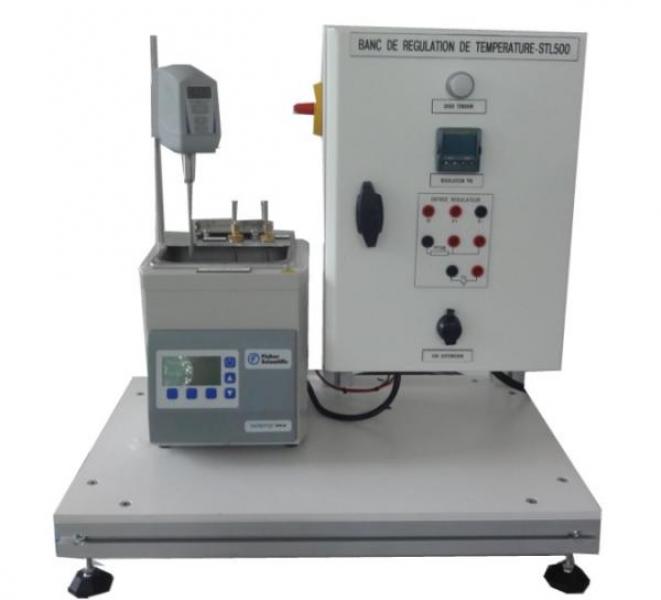

STL 500Banc de régulation de température

Le banc STL500 permet l’étude de la régulation de température. Deux capteurs de température un thermocouple de type T ou une sonde Pt 100 3 fils mesure la température de l’eau dans le réservoir. Un régulateur numérique PID reçoit l’information de température et doit ajuster la puissance de chauffe de la résistance imme

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Etude d’une boucle de régulation de température
  • Identification des éléments : Capteurs, Régulateur, Actionneur
  • Configuration du régulateur par interface
  • Régulation PID ou Tout Ou Rien
  • Visualisation des différents signaux (par logiciel, consigne, mesure)
  • Tracé de courbe en temps réel
  • Optimisation des paramètres PID d’une boucle de régulation
  • Réaction face à la perturbation
Applications pédagogiques
  • Etude d’une boucle de régulation de température
  • Identification des éléments : Capteurs, Régulateur, Actionneur
  • Configuration du régulateur par interface
  • Régulation PID ou Tout Ou Rien
  • Visualisation des différents signaux (par logiciel, consigne, mesure)
  • Tracé de courbe en temps réel
  • Optimisation des paramètres PID d’une boucle de régulation
  • Réaction face à la perturbation
Descriptif technique

Bain d’eau chaude

Capacité de 2 L

Puissance maximum 1000 W

Thermostat de sécurité intégré

A : Agitateur à vitesse variable

Vitesse réglable : 50 à 1300 tr/min

Pour volume d’eau jusqu’à 15 L

TH : Bloc de modulation de puissance

Tension de la puissance 230 VAC

Signal de commande : 4/20 mA

Modulation linéaire : 0 à 100 %

Tc : Capteur de température : Thermocouple T

Thermocouple sous gaine inox

Diamètre 3 mm

Longueur 150 mm

Le signal du capteur est accessible sur 2 bornes

double puits

Pt : Capteur de température : Sonde Pt 100

Sonde sous gaine inox

Diamètre 3 mm

Longueur 150 mm

Le signal du capteur est accessible sur 3 bornes

double puits

REG : Régulateur électronique

Signal d’entrée Pt 100 ou thermocouple

Possibilité de réguler en PID ou Tout Ou Rien

Signal de sortie 4-20 mA

Interface de communication RS485 avec sortie

USB vers PC permettant la supervision

Synoptique de câblage de la boucle

Signaux capteur et actionneur sont ramenés

sur des douilles doubles puits

Utilités et dimensions
  • Electricité : 230 VAC mono – 50 Hz – 16 A
  • Alimentation en eau, remplissage : 2 L
