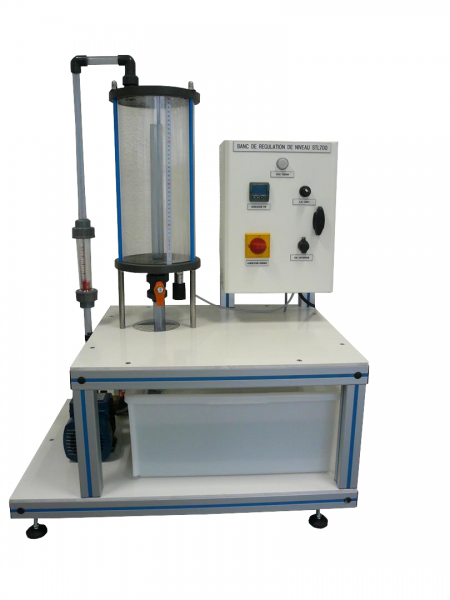

STL 700 – Banc de régulation de niveau

Mesure-régulation-détection Régulation

STL 700Banc de régulation de niveau

Le banc STL700 permet l’étude de la régulation de niveau. Une pompe assure l’alimentation en eau dans un réservoir d’essai transparent. Un capteur de pression mesure le niveau d’eau dans le réservoir transparent. Un régulateur numérique PID reçoit l’information de niveau et doit ajuster la vitesse de la pompe pilotée p

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Etude d’une boucle de régulation de niveau
  • Identification des éléments : Capteurs, Régulateur, Actionneur, Elément perturbateur
  • Configuration et commande du régulateur par interface
  • Régulation PID ou Tout Ou Rien
  • Visualisation de différents signaux (par logiciel de supervision, consigne, mesure)
  • Tracé de courbe en temps réel
  • Optimisation des paramètres PID d’une boucle de régulation
  • Réaction face à la perturbation
Applications pédagogiques
  • Etude d’une boucle de régulation de niveau
  • Identification des éléments : Capteurs, Régulateur, Actionneur, Elément perturbateur
  • Configuration et commande du régulateur par interface
  • Régulation PID ou Tout Ou Rien
  • Visualisation de différents signaux (par logiciel de supervision, consigne, mesure)
  • Tracé de courbe en temps réel
  • Optimisation des paramètres PID d’une boucle de régulation
  • Réaction face à la perturbation
Descriptif technique

1 Réservoir en PEHD avec vanne de vidange

Capacité de 40 L

2 Pompe centrifuge triphasée

Débit maximum de 1,9 m3/h

Pression maximum de 38 mCE

3 Débitmètre à flotteur en PVC

Echelle linéaire 0-1600 L/h

Lecture directe par la position du flotteur

4 Réservoir cylindrique transparent d’essai

de niveau

Diamètre 200 mm

Hauteur 400 mm

5 Capteur de pression relative pour la mesure

du niveau

Capteur piezzo résistif

Echelle de mesure de 0 à 100 mbars

6 Vanne de perturbation

Vanne à boisseau

7 Régulateur électronique

Possibilité de réguler en PID ou Tout Ou Rien

Signal d’entrée et de sortie 4-20 mA

Interface de communication RS485

permettant la supervision

8 Variateur de vitesse

Marque : Schneider Electric

9 Coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA

Utilités et dimensions
  • Electricité : 230 VAC mono – 50 Hz – 6 A
  • Alimentation en eau, remplissage : 40 L
  • Dimensions : (L x l x H mm) : 700 x 650 x 800
  • Poids (Kg) : 35
