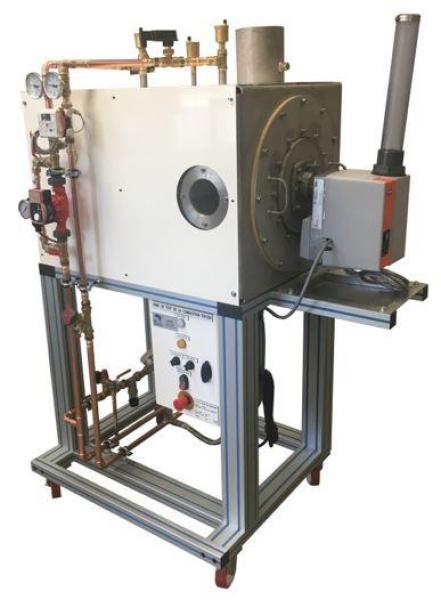

TBF 059Banc de test de la combustion

Le banc TBF059 permet l’étude de la combustion d’une installation de chauffage avec brûleur fioul et régulation par thermostat.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Identification des composants d’un circuit de chauffage classique
Tracer de schémas électriques et hydrauliques.
Mise en service, et vérification du fonctionnement
Visualisation de la flamme du bruleur et de l’influence des réglages (air et fioul) sur l’aspect de la flamme
Mesure des paramètres de fonctionnement (température, débit, pression)
Analyse et réglage de la combustion (nécessite l’option analyseur de combustion).
Calcul des bilans, rendement et puissance.

Applications pédagogiques

Identification des composants d’un circuit de chauffage classique
Tracer de schémas électriques et hydrauliques.
Mise en service, et vérification du fonctionnement
Visualisation de la flamme du bruleur et de l’influence des réglages (air et fioul) sur l’aspect de la flamme
Mesure des paramètres de fonctionnement (température, débit, pression)
Analyse et réglage de la combustion (nécessite l’option analyseur de combustion).
Calcul des bilans, rendement et puissance.

Descriptif technique

Le banc est composé de :

une pompe de circulation à vitesse variable
un contrôleur de débit d’eau
une vanne de réglage du débit
deux purgeurs d’air en point haut du circuit
une soupape de sécurité 3 bars
un vase d’expansion
deux raccords rapides auto obturant pour le raccordement vers un module de dissipation
une vanne de vidange
un filtre
un compteur volumétrique
un disconnecteur
un manomètre
deux vannes d’arrêt
un thermomètre sur le départ du circuit d’eau
un thermomètre sur le retour du circuit d’eau
un débitmètre sur le circuit d’eau
une sonde de mesure du débit d’air
un manomètre de pression du circuit d’eau
le débit de fioul peut être mesuré par le réservoir 30L TAN030 (option)
