Électrotechnique domotique Électrotechnique

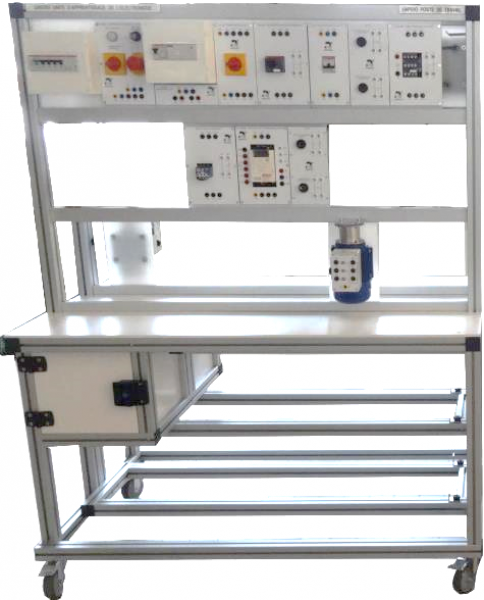

UAE 001Unité d'apprentissage en électrotechnique double face

Possibilité d’une solution ‘à la carte’ suivant les modules sélectionnés, s’articulant autour d’unposte de travail mobile compacte double faces Parfaite compatibilité avec les modules de la gamme électropneumatique UAP001 vous permettant de proposer des activités mixtes avec mise en œuvre d’actionneurs électriques & pn

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Les différents éléments composant un circuit électrique d’éclairage, chauffage & autres : simple allumage, va & vient, télérupteur, interrupteur crépusculaire, gradateur de lumière, interphone, contacteur heures creuses & de puissance, compteur d’énergie, minuterie & horloge, etc…
Les différents types de protection d’un circuit électrique : disjoncteur différentiel, magnétothermique, relais thermique, contrôle vitesse nulle & temporisation
Les circuits de commande et puissance d’un moteur asynchrone : couplages moteurs, démarrage direct simple & inverseur, démarreur progressif & type TeSysU, tempo, variateur monophasé & tri avec résistance de freinage, mesure & affichage d’une vitesse de rotation, etc…
UDE001 : UNITE DE DECOUVERTE EN ELECTROTECHNIQUE
UFE001 : UNITE DE FORMATION EN ELECTROTECHNIQUE

UPE001 : UNITE DE PERFECTIONNEMENT EN ELECTROTECHNIQUE

Applications pédagogiques

Les différents éléments composant un circuit électrique d’éclairage, chauffage & autres : simple allumage, va & vient, télérupteur, interrupteur crépusculaire, gradateur de lumière, interphone, contacteur heures creuses & de puissance, compteur d’énergie, minuterie & horloge, etc…
Les différents types de protection d’un circuit électrique : disjoncteur différentiel, magnétothermique, relais thermique, contrôle vitesse nulle & temporisation
Les circuits de commande et puissance d’un moteur asynchrone : couplages moteurs, démarrage direct simple & inverseur, démarreur progressif & type TeSysU, tempo, variateur monophasé & tri avec résistance de freinage, mesure & affichage d’une vitesse de rotation, etc…
UDE001 : UNITE DE DECOUVERTE EN ELECTROTECHNIQUE
UFE001 : UNITE DE FORMATION EN ELECTROTECHNIQUE

UPE001 : UNITE DE PERFECTIONNEMENT EN ELECTROTECHNIQUE

Descriptif technique

POSTE DE TRAVAIL, pour chaque face : pupitre vertical de montage sans outil des modules, table de travail, rangements accessoires à clef, zone de stockage des modules inutilisés
• ALIMENTATION 400VAC TRI+NEUTRE : sectionneur, disjoncteur 30mA, voyant info tension, mise en énergie à clef, douilles double puits 4mm M pour 24V & F pour 230Vac
MOTEUR ASYNCHRONE TRI 400/690 V
• DISJONCTEUR MAGNETO-THERMIQUE
BOITIER DE COMMANDE avec 1 commutateur 2NO + 1 bouton poussoir 1NO/1NF
• CONTACTEURS INVERSEURS 24VCC : avec contacts auxiliaires 1NO+1 NF
• VARIATEUR DE VITESSE MONO 0,18 KW

Utilités et dimensions
