Électrotechnique domotique Électrotechnique

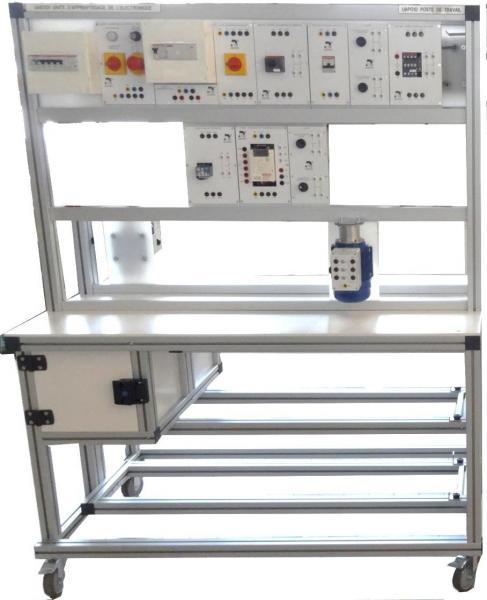

UFE 001Unité de formation en électrotechnique double face

Solutionprête à l’emploicomprenant unposte de travail mobile compacte double faces & ses modules additionnels Parfaite compatibilité avec les modules de la gamme électropneumatique UAP001 vous permettant de proposer des activités mixtes avec mise en œuvre d’actionneurs électriques & pneumatiques Structure légère & robu

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Les différents éléments composant un circuit d’éclairage & autres : simple allumage, va & vient, télérupteur, interrupteur crépusculaire, gradateur de lumière, interphone, contacteur heures creuses
Les différents types de protection d’un circuit électrique : disjoncteur différentiel, magnétothermique, relais thermique, contrôle vitesse nulle,
Les circuits de commande et puissance d’un moteur asynchrone : couplages moteurs, démarrage direct simple & inverseur, démarreur progressif, temporisation, variateur de vitesse monophasé & tri
UDE001 : UNITE DE DECOUVERTE EN ELECTROTECHNIQUE
UPE001 : UNITE DE PERFECTIONNEMENT EN ELECTROTECHNIQUE

Applications pédagogiques

Les différents éléments composant un circuit d’éclairage & autres : simple allumage, va & vient, télérupteur, interrupteur crépusculaire, gradateur de lumière, interphone, contacteur heures creuses
Les différents types de protection d’un circuit électrique : disjoncteur différentiel, magnétothermique, relais thermique, contrôle vitesse nulle,
Les circuits de commande et puissance d’un moteur asynchrone : couplages moteurs, démarrage direct simple & inverseur, démarreur progressif, temporisation, variateur de vitesse monophasé & tri
UDE001 : UNITE DE DECOUVERTE EN ELECTROTECHNIQUE
UPE001 : UNITE DE PERFECTIONNEMENT EN ELECTROTECHNIQUE

Descriptif technique

1 POSTE DE TRAVAIL, pour chaque face : pupitre vertical de montage sans outil des modules, table de travail, rangements accessoires à clef, zone de stockage des modules inutilisés
• 2 ALIMENTATIONS 400VAC TRI+NEUTRE : sectionneur, disjoncteur 30mA, voyant info tension, mise en énergie à clef, douilles double puits 4mm M pour 24V & F pour 230Vac
• 2 ALIMENTATIONS 24VDC : disjoncteur & fusible, mise en énergie à clef, douilles double puits 4mm
• 1 MOTEUR ASYNCHRONE TRI 230/400 V
• 1 MOTEUR ASYNCHRONE TRI 400/690 V
• 4 HUBLOTS A LAMPES 40W
• 1 PROJECTEUR & SON INTERRUPTEUR CREPUSCULAIRE
• 1 INTERPHONE AVEC TRANSFO & BOUTON POUSSOIR
• 1 CONTROLE DE VITESSE NULLE
• 2 DISJONCTEURS MAGNETO-THERMIQUE 10A
• 2 DISJONCTEURS MAGNETO-THERMIQUE 16A
• 2 DISJONCTEURS DIFFERENTIEL MONO
• 2 BOITIERS COMMANDE DE 2 BOUTONS POUSSOIR 2NO
• 2 BOITIERS COMMANDE DE 1 COMMUTATEUR 2NO + 1 BOUTON POUSSOIR 1NO/1NF
• 4 INTERRUPTEURS SIMPLE ALLUMAGE HABITAT
• 4 BOUTONS POUSSOIR SIMPLE HABITAT
• 4 INTERRUPTEURS VA & VIENT HABITAT
• 1 CONTACTEUR HEURE CREUSE/PLEINE
• 1 TELERUPTEUR 230VAC POUR COMMANDER DES BP
• 1 GRADATEUR DE LUMIERE
• 2 MODULES 3 VOYANTS 24VDC BLANC-VERT-ROUGE
• 2 CONTACTEURS 24VCC+CONTACTS AUXILIAIRES NO/NF
• 2 CONTACTEURS INVERSEURS 24VCC + CONTACTS AUXILIAIRES NO/NF
• 2 CONTACTS AUXILIAIRES TEMPORISES
• 1 DEMARREUR PROGRESSIF
• 2 PROTECTIONS MAGNETO-THERMIQUES
• 2 RELAIS THERMIQUES
• 1 VARIATEUR DE VITESSE MONO 0.18KW
• 1 VARIATEUR DE VITESSE TRI 0.37KW
• 1 LOT DE 142 CORDONS DE 2.5MM2 Ø4MM : dimensions & couleurs adaptées, Male pour 24V & Femelle pour 230Vac

Utilités et dimensions

Alimentation électrique : 400 Vac – 50 Hz – 16 A
• Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
• Dimensions: (LxlxH mm): 1400 x 800 x 1800
• Poids (Kg): autour de 150 suivant le nombre de modules
