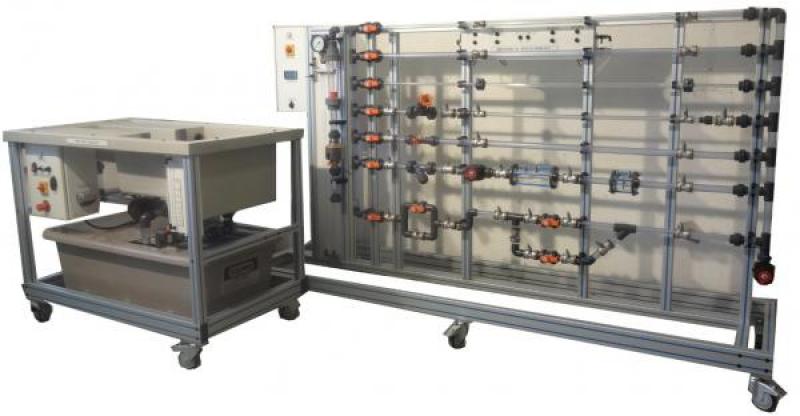

BCD 250Banc d'étude de la dynamique des fluides

Le principe du banc est d’étudier les pertes de charge des différents composants de tuyauterie (coudes, raccords, vannes et tuyauteries). Le banc peut être raccordé au banc d’utilité de référence UTL015 (en option) permettant de le rendre complètement autonome en eau. La pompe de l’UTL015 aspire l’eau contenu dans un r

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Etude de pertes de charge régulière
Tuyauterie PVC de différents diamètres (DN15, DN25)
Tuyauterie PVC lisse ou rugueuse de même diamètre
Tuyauterie en méthacrylate
Etude de pertes de charge singulière
Coudes de différents angles (90°, 45°)
Perte singulière au niveau d’un Té, d’un Y
Différentes types de vannes différentes (boisseau et pointeau)
Augmentation brusque de diamètre (DN15 – DN25)
Diminution brusque de diamètre (DN15 – DN25)
Théorème de Bernoulli
Etude d’un venturi Plexiglas
Etude d’un diaphragme Plexiglas
Vérification du théorème de Bernoulli

Applications pédagogiques

Etude de pertes de charge régulière
Tuyauterie PVC de différents diamètres (DN15, DN25)
Tuyauterie PVC lisse ou rugueuse de même diamètre
Tuyauterie en méthacrylate
Etude de pertes de charge singulière
Coudes de différents angles (90°, 45°)
Perte singulière au niveau d’un Té, d’un Y
Différentes types de vannes différentes (boisseau et pointeau)
Augmentation brusque de diamètre (DN15 – DN25)
Diminution brusque de diamètre (DN15 – DN25)
Théorème de Bernoulli
Etude d’un venturi Plexiglas
Etude d’un diaphragme Plexiglas
Vérification du théorème de Bernoulli

Descriptif technique

1Débitmètre à flotteur 100-10000L/h

Option débitmètre numérique (réf : BCD 251)

2Canalisation PVC rugueuse DN15 : longueur 1m

3Canalisation PVC rugueuse DN25 : longueur 1m

4Canalisation méthacrylate D12 : longueur 1m

5Vanne à siège incliné

6Rétrécissement brusque PVC DN25/DN15

7Canalisation PVC lisse DN15 : longueur 1m

8Augmentation brusque PVC DN15/DN25

9Robinet à opercule 1’’

10Canalisation PVC lisse DN25 : longueur 1m

11Filtre à tamis D25

12Vanne à membrane

13Venturi plexiglas

14Diaphragme plexiglas

15Système de tuyauterie PVC en montage parallèle

16Série de deux coudes à 90°

17Perte au niveau d’un Té

18Vanne à boisseau

19Coude à 45°

20Perte au niveau d’un Y

21Coude à 90°

22Vanne à membrane pour le réglage du débit

Manomètre différentielle : 0 à 4 bars

Avec flexibles équipés de raccords rapides à double obturation

Manomètre à colonne d’eau

Graduation jusqu’à 1000 mm, avec flexibles équipés de raccords rapides auto obturant avec vanne de purge

Utilités et dimensions

Alimentation électrique : 230 VAC – 50 Hz – 10 A avec l’option supervision BCD 251
Type d’alimentation électrique : 1 phase + Neutre + Terre
Alimentation en eau : 80 L/min – 4 bars
Evacuation d’eau : au niveau du sol
Capacité d’eau : 200 L (réservoir de l’UTL 015)
