BCD 300 – Banc de dynamique des fluides

Mécanique des fluides Dynamique des fluides

BCD 300Banc de dynamique des fluides

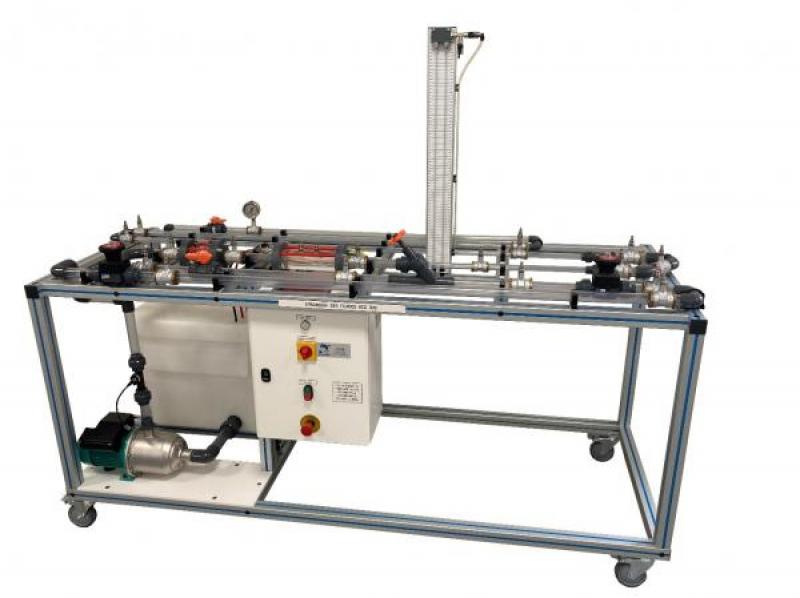

Le banc BCD300 permet l’étude les pertes de charge des différents composants de tuyauterie (coudes, raccords, vannes et tuyauteries).

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Etude de pertes de charge régulière
  • Tuyauterie de différents diamètres (DN15, DN25)
  • Tuyauterie lisse ou rugueuse de même diamètre (DN15)
  • Etude de pertes de charge singulière
  • Coudes de différents angles (180°,135°,45°)
  • Coude court rayon (180°)
  • Coude long rayon (180°)
  • Trois types de vannes différentes (membrane, boisseau et pointeau)
  • Augmentation brusque de diamètre (DN15 – DN25)
  • Diminution brusque de diamètre (DN25 – DN15)
  • Théorème de Bernoulli
  • Etude d’un venturi transparent
  • Etude d’un diaphragme transparent
Applications pédagogiques
  • Etude de pertes de charge régulière
  • Tuyauterie de différents diamètres (DN15, DN25)
  • Tuyauterie lisse ou rugueuse de même diamètre (DN15)
  • Etude de pertes de charge singulière
  • Coudes de différents angles (180°,135°,45°)
  • Coude court rayon (180°)
  • Coude long rayon (180°)
  • Trois types de vannes différentes (membrane, boisseau et pointeau)
  • Augmentation brusque de diamètre (DN15 – DN25)
  • Diminution brusque de diamètre (DN25 – DN15)
  • Théorème de Bernoulli
  • Etude d’un venturi transparent
  • Etude d’un diaphragme transparent
Descriptif technique

Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.

Tuyauterie en PVC translucide

Vanne de réglage du débit à membrane

Vanne de mise en pression du circuit

21 prises de pression avec raccord auto obturant

Plan de travail horizontal

Tuyauterie lisse DN25 longueur 1.5m

Tuyauterie lisse DN15 longueur 1.5m

Tuyauterie rugueuse DN15 longueur 1.5m

Coudes de différents angles (180° petit rayon, 180° grand rayon, 135°, 45°)

Trois types de vannes (membrane, boisseau, pointeau)

Augmentation et diminution de diamètre (DN25 à DN15)

Un venturi et un diaphragme transparents

Pompe centrifuge

Pompe en acier inoxydable

Débit maximum : 6m3/h

Pression maximum de refoulement : 45 mCE

Puissance électrique : 0,75kW

Réservoir d’eau en polyéthylène

Volume : 75 L

Vanne de vidange en partie basse

Débitmètre électronique

Gamme de mesure : 5 – 85 L/min

Manomètre en sortie du circuit

Echelle de mesure : 0 – 6 bars

Capteur de pression différentielle

Echelle de mesure : 0 – 4 bars

Raccords rapides auto obturant

Système de purge des flexibles

Manomètre à colonne d’eau

Graduation de 0 à 700 mm

Raccords rapides auto obturant

Coffret électrique :

Coffret électrique en acier avec protection différentielle 30mA et bouton d’arrêt d’urgence

Ecran tactile 7ʺ pour l’affichage de la pression différentielle et du débit d’eau

Utilités et dimensions
  • Alimentation électrique : 230 VAC – 50 Hz – 6 A
  • Type d’alimentation électrique : 1 phase + Neutre + Terre
  • Alimentation en eau : 70L remplissage de la cuve
  • Dimensions: (LxlxH mm): 2090 x 790 x 1200 (1750mm avec le manomètre à colonne monté)
  • Poids (Kg): 110
