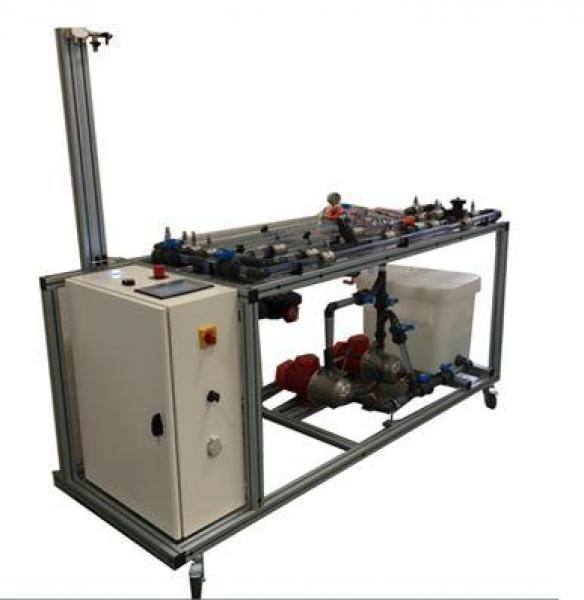

BCD 350Banc de dynamique des fluides et étude de pompes
Le banc BCD350 permet l’étude les pertes de charge des différents composants de tuyauterie (coudes, raccords, vannes et tuyauteries).Une pompe aspire l’eau contenue dans un bac et l’envoie dans un circuit hydraulique comprenant tous les composants. Il est équipé d’une prise de mesure de pression différentielle avec rac
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Etude de pertes de charge régulière
- Tuyauterie de différents diamètres (DN15, DN25) de 1 m de long
- Tuyauterie lisse ou rugueuse de même diamètre (DN15) de 1 m de long
- Etude de pertes de charge singulière
- Coudes de différents angles (180°,135°,45°)
- Coude court rayon (180°)
- Coude long rayon (180°)
- Trois types de vannes différentes (membrane, boisseau et pointeau)
- Augmentation brusque de diamètre (DN15 – DN25)
- Diminution brusque de diamètre (DN25 – DN15)
- Théorème de Bernoulli
- Etude d’un venturi Plexiglas transparent
- Etude d’un diaphragme Plexiglas transparent
- Etude de la courbe caractéristique d’une pompe centrifuge
- Etude d’un réseau de pompe en série ou en parallèle
- Influence de la vitesse de rotation
- Courbe de rendement d’une pompe
Tuyauterie en PVC translucide
Vanne de réglage du débit à membrane
Vanne de mise en pression du circuit
Plan de travail horizontal de dynamique des fluides avec
tuyauteries en PVC translucide :
Tuyauterie droite de différents diamètres DN25 et DN15 de 1m
Tuyauterie droite lisse et une rugueuse de même diamètre DN15 de 1m
Trois types de coudes de différents angles (180°, 135° et 45°)
Trois types de vannes (membrane, boisseau, pointeau)
Une augmentation et une diminution de diamètre (DN15 => DN25 et DN25 => DN15)
Un venturi et un diaphragme en plexiglas transparent
Réservoir d’eau en polyéthylène
Volume : 75 L
Deux pompes centrifuges multicellulaires
Corps, roue et axe en acier inoxydable
Variation de la vitesse par potentiomètre gradué
Jeu de vannes permettant d’étudier une pompe seule, deux pompes en série / parallèle
Débit de 8 m3/h avec une HM= 45 mCE
Débitmètres électromagnétique
Echelle de mesure 5-300 l/min
Un manomètre en sortie du circuit 0 – 4 bars
Quatre capteurs de pressions
Deux à l’aspiration des pompes de – 1 à 10 bars
Deux au refoulement des pompes de -1 à 10 bars
Un capteur de pression différentielle numérique
Mesurer les pertes de charge du circuit hydraulique
Echelle 0 – 4 bars, raccords rapides auto obturant
Mesure de la vitesse de rotation des pompes
Mesure de la vitesse de rotation en tr/min sur écran tactile
Mesure de la puissance électrique
Mesure de la puissance utilisé par la (ou les) pompe en fonctionnement en W depuis l’écran tactile
Manomètre à colonne d’eau
Graduation jusqu’à 800 mm, raccords rapides auto obturant
- Alimentation électrique : 230 VAC– 50 Hz – 20 A
- Type d’alimentation électrique : 1 phase + Neutre + Terre
- Alimentation en eau : 15 L/min – 3 bar (pour le remplissage initial de la cuve de 75 L)
Applications pédagogiques
- Etude de pertes de charge régulière
- Tuyauterie de différents diamètres (DN15, DN25) de 1 m de long
- Tuyauterie lisse ou rugueuse de même diamètre (DN15) de 1 m de long
- Etude de pertes de charge singulière
- Coudes de différents angles (180°,135°,45°)
- Coude court rayon (180°)
- Coude long rayon (180°)
- Trois types de vannes différentes (membrane, boisseau et pointeau)
- Augmentation brusque de diamètre (DN15 – DN25)
- Diminution brusque de diamètre (DN25 – DN15)
- Théorème de Bernoulli
- Etude d’un venturi Plexiglas transparent
- Etude d’un diaphragme Plexiglas transparent
- Etude de la courbe caractéristique d’une pompe centrifuge
- Etude d’un réseau de pompe en série ou en parallèle
- Influence de la vitesse de rotation
- Courbe de rendement d’une pompe
Descriptif technique
Tuyauterie en PVC translucide
Vanne de réglage du débit à membrane
Vanne de mise en pression du circuit
Plan de travail horizontal de dynamique des fluides avec
tuyauteries en PVC translucide :
Tuyauterie droite de différents diamètres DN25 et DN15 de 1m
Tuyauterie droite lisse et une rugueuse de même diamètre DN15 de 1m
Trois types de coudes de différents angles (180°, 135° et 45°)
Trois types de vannes (membrane, boisseau, pointeau)
Une augmentation et une diminution de diamètre (DN15 => DN25 et DN25 => DN15)
Un venturi et un diaphragme en plexiglas transparent
Réservoir d’eau en polyéthylène
Volume : 75 L
Deux pompes centrifuges multicellulaires
Corps, roue et axe en acier inoxydable
Variation de la vitesse par potentiomètre gradué
Jeu de vannes permettant d’étudier une pompe seule, deux pompes en série / parallèle
Débit de 8 m3/h avec une HM= 45 mCE
Débitmètres électromagnétique
Echelle de mesure 5-300 l/min
Un manomètre en sortie du circuit 0 – 4 bars
Quatre capteurs de pressions
Deux à l’aspiration des pompes de – 1 à 10 bars
Deux au refoulement des pompes de -1 à 10 bars
Un capteur de pression différentielle numérique
Mesurer les pertes de charge du circuit hydraulique
Echelle 0 – 4 bars, raccords rapides auto obturant
Mesure de la vitesse de rotation des pompes
Mesure de la vitesse de rotation en tr/min sur écran tactile
Mesure de la puissance électrique
Mesure de la puissance utilisé par la (ou les) pompe en fonctionnement en W depuis l’écran tactile
Manomètre à colonne d’eau
Graduation jusqu’à 800 mm, raccords rapides auto obturant
Utilités et dimensions
- Alimentation électrique : 230 VAC– 50 Hz – 20 A
- Type d’alimentation électrique : 1 phase + Neutre + Terre
- Alimentation en eau : 15 L/min – 3 bar (pour le remplissage initial de la cuve de 75 L)
