BCD 400 – Banc d'essai des régimes d'ecoulement laminaire-turbulent

Mécanique des fluides Dynamique des fluides

BCD 400Banc d'essai des régimes d'ecoulement laminaire-turbulent

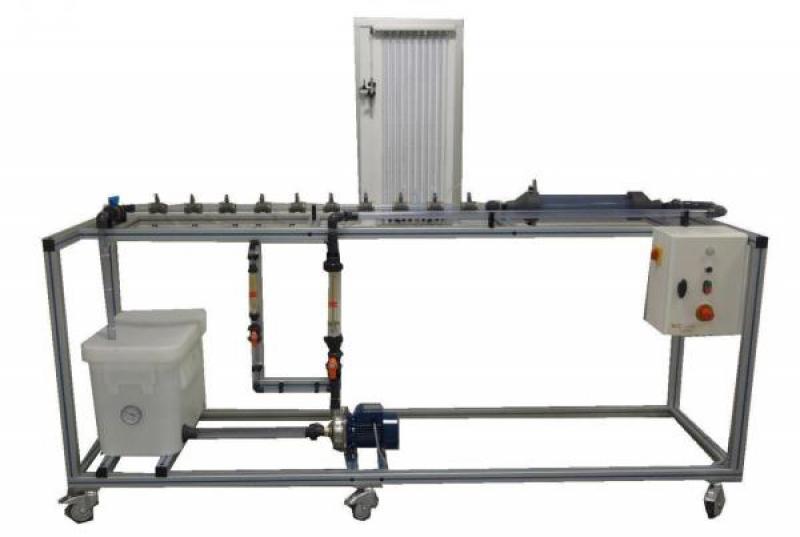

Le banc BCD 400 permet l’étude des régimes d’écoulement dans une conduite. Une pompe aspire le fluide contenue dans un bac et l’envoie dans un circuit hydraulique fermé comprenant tous les composants. Il est équipé de plusieurs prises de mesure de pression raccordé à un multi manomètre à colonne d’eau avec graduation.

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Etude des régimes d’écoulement dans une conduite
  • Profil de pression dans une conduite
  • Calcul du nombre de Reynolds
  • Influence de la température
Applications pédagogiques
  • Etude des régimes d’écoulement dans une conduite
  • Profil de pression dans une conduite
  • Calcul du nombre de Reynolds
  • Influence de la température
Descriptif technique

Le banc a les caractéristiques suivantes :

Châssis aluminium anodisé sur roues multidirectionnelles

avec freins

Cuve d’alimentation 75 L

Présence d’un détecteur de niveau bas

Fluide en boucle fermé

Pompe de circulation

Débit de 9m3/h, 0,75kW

Corps, roue et axe en acier inoxydable

Thermomètre à cadran avec doigt de gant

Echelle 0-60°C

Utilités et dimensions
  • Alimentation électrique : 230 VAC – 50 Hz – 20 A
  • Type d’alimentation électrique : 1 phase + Neutre + Terre
  • Alimentation en eau : 15 L/min – 3 bar (remplissage cuve)
