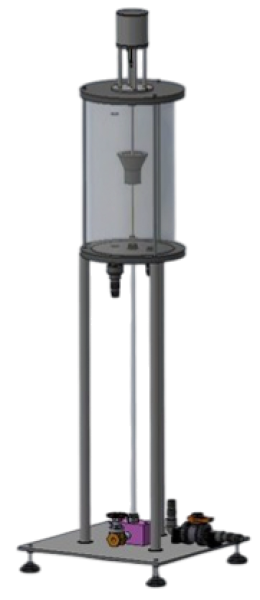

BOR 100 – Banc d'etude osborne-reynolds

Mécanique des fluides Dynamique des fluides

BOR 100Banc d'etude osborne-reynolds

Le banc est constitué d’un châssis avec réservoir d’encre, réservoir à niveau constant, un tube transparent (diamètre 10mm) et d’une vanne de contrôle de la vitesse d’écoulement.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Visualisation des conditions écoulements dans le tube transparent
  • Calcul du nombre de Reynolds
  • Caractéristiques de l’écoulement (laminaire, intermédiaire ou turbulent)
Applications pédagogiques
  • Visualisation des conditions écoulements dans le tube transparent
  • Calcul du nombre de Reynolds
  • Caractéristiques de l’écoulement (laminaire, intermédiaire ou turbulent)
Descriptif technique

1-Réservoir d’encre
Volume 250 ml
Vanne de réglage de débit

2-Réservoir
Volume 10 L

3-Arrivée d’eau et évacuation du trop plein

4-tube de test
Diamètre : 10 mm
Longueur : environ 400mm

5-Vanne de vidange
Ajustement de l’écoulement à l’intérieur du tube test

Accessoires
Le banc d’étude est fourni avec :
– un chronomètre
-1 litre d’encre

Utilités et dimensions
  • Alimentation en eau : réseau 15 L/min – 3 bar
  • Dimensions: (LxlxH mm): 400 x 400 x 1350
  • Poids (Kg): 30
