CHK 300Kit de réfrigération négative à façonner

• Identification des composants d’un système de réfrigération négatif
• Réalisation de la tuyauterie et du câblage
• Test de fuites du circuit froid
• Charge en fluide frigorifique (nécessite de l’outillage et du fluide non fourni)
• Mise en service et réglage (détendeur, pressostats..)
• Etude du concept de base d’une installation frigorifique.
• Le système à un rendu industriel

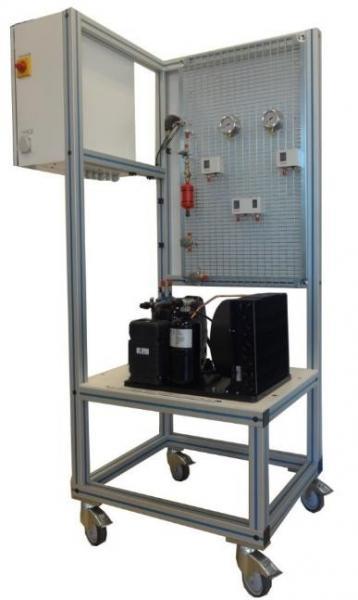

• Le kit est livré avec les composants principaux fixés sur le support. Le câblage et la tuyauterie ne sont pas réalisés. (Voir photo ci-dessus)

• Compresseur hermétique
  Température d’évaporation -25°C
  Pression maximum : 32 bars
  Puissance : 700W environ
  Equipé de deux vannes de service
  2. Condenseur à air
  convection forcée
  3. Réservoir de liquide
  Vertical en acier
  Volume : 1.5L
  4. Vanne de récupération du fluide frigorigène
  5. Station de déshydratation
  Déshydrateur à cartouche solide Ø1/4"
  Voyant indicateur d’humidité Ø1/4"
  6. Vanne électromagnétique
  Normalement fermée
  Passage droit Ø1/4"
  7. Détendeur thermostatique
  Egalisation interne de pression avec orifice calibré (-40°C/+10°C)
• Evaporateur d’air
  A convection forcée
  Température d’évaporation -25°C
  Puissance : 700Wenviron
  Dégivrage électrique
  9. Bouteille anti-coup de liquide
  Vertical en acier
  Volume : 1.5L
  10. Système de régulation et de sécurité
  Pressostat de régulation haute pression
  Pressostat de régulation basse pression
  Pressostat de sécurité combiné HBP

La partie électrique est composée de :
-un coffret d’alimentation électrique en acier avec une prise 2P+T pour raccorder les accessoires
-les éléments de sécurité standard (sectionneur général, bouton d’arrêt d’urgence, disjoncteur différentiel, raccordement à la terre, voyant blanc)
-un disjoncteur magnéto thermique pour chaque élément
-le relayage des éléments principaux de l’installation (évaporateur, électrovanne, compresseur, condenseur, résistance de dégivrage)
-des voyants de signalisation pour chaque élément
-un régulateur de température frigorifique avec deux sondes de température pour la gestion de tous les éléments. (Dégivrage, ventilation de l’évaporateur…)

Détail de la structure :
-la structure est en profilé aluminium anodisé vissé avec joints obturateurs bleus
-elle est montée sur 4 roulettes directionnelles avec frein de diamètre 100mm équipées de bande de roulement non marquante.

Matériel complémentaire fourni
Le kit est fourni avec le matériel nécessaire à la réalisation de la tuyauterie et du câblage électrique :
– 30mL de tube cuivre recuit 1/4"
– 15mL de tube cuivre recuit 3/8"
– 30mL d’isolant 1/4"
– 15mL d’isolant 3/8"
– 100m de câble 3G0.75
– 50m de câble 4G0.75
– 100m de fil blanc 0,75mm²
– 100m de fil rouge 0,75mm² – 100m de fil noir 0,75mm²
– 100m de fil bleu 0,75mm²
– 100m de fil noir 1,5mm²
– 100m de fil bleu 1,5mm²
– 100m de fil de terre 0,75mm²
– un lot de raccords froid (écrous..)
– un lot d’accessoires électriques (embouts, colliers..)

L’outillage nécessaire à la réalisation n’est pas inclus dans la fourniture.

• Alimentation électrique : 230 Vac – 50 Hz –10A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
• Dimensions: (LxlxH mm): 800 x 800 x 1700
• Poids (Kg): 95
