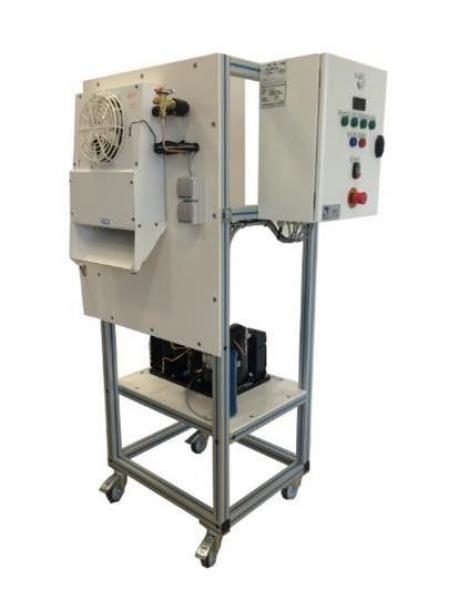

CHN 300Kit de réfrigération négative fonctionnel

Le kit de réfrigération négative permet l’étude d’un système de réfrigération négatif. Le système comporte l’ensemble des composants standards tels que compresseur, condenseur, détendeur, évaporateur, bouteilles, pressostats.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Identification des composants d’un système de réfrigération négatif
Mise en service et vérification du fonctionnement
Etude du concept de base d’une installation frigorifique.
Etude du cycle thermodynamique sur diagramme enthalpique.
Etude de la régulation
Le système à un rendu industriel
Le kit est livré assemblé, chargé et fonctionnel

Applications pédagogiques

Identification des composants d’un système de réfrigération négatif
Mise en service et vérification du fonctionnement
Etude du concept de base d’une installation frigorifique.
Etude du cycle thermodynamique sur diagramme enthalpique.
Etude de la régulation
Le système à un rendu industriel
Le kit est livré assemblé, chargé et fonctionnel

Descriptif technique

Compresseur hermétique
Température d’évaporation -25°C
Pression maximum : 32 bars
Puissance : 700W environ
Equipé de deux vannes de service
2. Condenseur à air
convection forcée
3. Réservoir de liquide
Vertical en acier
Volume : 1.5L
4. Vanne de récupération du fluide frigorigène
5. Station de déshydratation
Déshydrateur à cartouche solide Ø1/4"
Voyant indicateur d’humidité Ø1/4"
6. Vanne électromagnétique
Normalement fermée
Passage droit Ø1/4"
7. Détendeur thermostatique
Egalisation interne de pression avec orifice calibré (-40°C/+10°C)
8. Evaporateur d’air
A convection forcée
Température d’évaporation -25°C
Puissance : 700W environ
Dégivrage électrique
9. Bouteille anti-coup de liquide
Vertical en acier
Volume : 1.5L
10. Système de régulation et de sécurité
Manomètre haute pression -1 à 30bars
Manomètre basse pression -1 à 10bars
Pressostat de régulation haute pression
Pressostat de régulation basse pression
Pressostat de sécurité combiné HBP
Thermostat de sécurité
La partie électrique est composée de :
-un coffret d’alimentation électrique en acier avec une prise 2P+T pour raccorder les accessoires
-les éléments de sécurité standard (sectionneur général, bouton d’arrêt d’urgence, disjoncteur différentiel, raccordement à la terre, voyant blanc)
-un disjoncteur magnéto thermique pour chaque élément
-le relayage des éléments principaux de l’installation (évaporateur, électrovanne, compresseur, condenseur, résistance de dégivrage)
-des voyants de signalisation pour chaque élément
-un régulateur de température frigorifique avec deux sondes de température pour la gestion de tous les éléments. (Dégivrage, ventilation de l’évaporateur…)
