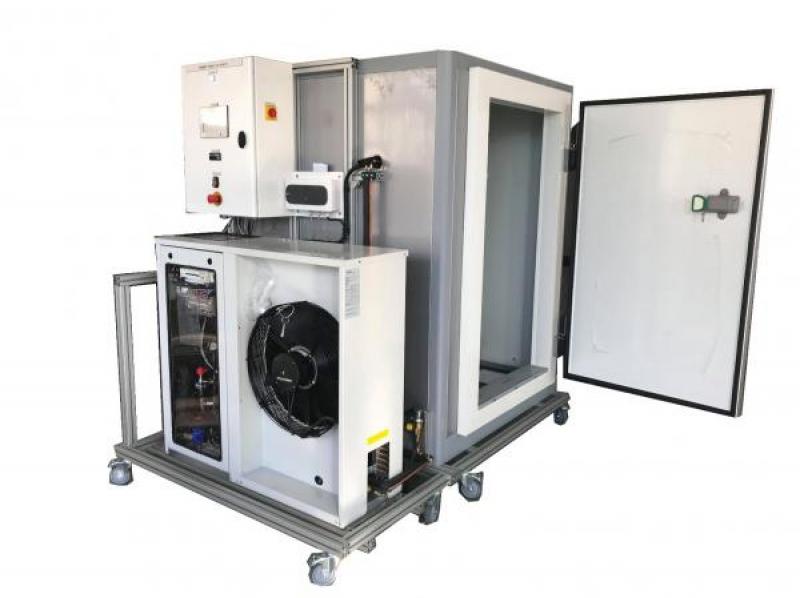

CHN CO2Chambre froide négative CO2

Le banc CHNCO2 est conçu pour étudier le fonctionnement d'une chambre froide utilisant ce nouveau fluide. Le banc comprend un groupe de condensation fonctionnant au CO2 et une chambre froide négative équipée d'un évaporateur.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Identification des composants d’un système de réfrigération négatif
Mise en service et vérification du fonctionnement
Etude du concept de base d’une installation frigorifique au CO2.
Etude du cycle thermodynamique sur diagramme enthalpique.
Etude de la régulation
Manipulation du fluide CO2 (outillage non fourni)
Le système à un rendu industriel
Le banc est livré assemblé, chargé et fonctionnel

Groupe de condensation au CO2 Trans critique
-2 Compresseurs à vitesse variable rotatif hermétique
-Puissance nominale de 2.04KW(mini 1.31KW maxi 2.92KW )
-Fonctionnement en basse température
-Groupe complet avec alimentation électrique et système de régulation CAREL
-Parois du groupe avec zones transparentes et éclairage
-Gascooler à refroidissement par air
– Batterie avec tubes cuivre/ailettes aluminium.
– 1 moto-ventilateurs hélicoïdes de diamètre 500mm.
– Ventilateur
– Soufflage horizontal.
-Réservoir de liquide:
– Conforme à la directive DESP 2014/68/EU.
– 2 réservoirs de volume unitaire 2,2L.
Accessoires :
– Filtre déshydrateur, Voyant liquide avec indicateur d’humidité, Vanne de service sur ligne liquide, vannes de détente, clapet anti-retour sur ligne d’aspiration
Régulation
-Gestion des compresseurs, de la variation de vitesse, des vannes HP et MP
-Enveloppe compresseur étendue
-Afficheur semi graphique intégré
-Système pré-paramétré
Chambre froide industrielle
-Dimensions intérieures : 1200x1200x1615mm
-Epaisseur de paroi : 100mm
-Porte avant avec système anti panique
-Soupape de décompression avec dégivrage
-charge thermique électrique
Evaporateur spécial CO2-80bar
-Température d’évaporation : -25°C
-Puissance 2.9KW environ
-détendeur électronique avec moteur pas à pas
-résistances de dégivrage
Coffret électrique d’alimentation en acier
-Comprenant les sécurités standards : disjoncteur différentiel, arrêt d’urgence, disjoncteurs, sectionneur général….
-boutonnerie de mise en marche
-écran tactile 7" affichant les mesures suivantes sur un synoptique et sur un tableau de mesures :
-13 températures sur le circuit frigorifique et sur l’air
-3 pressions du circuit frigorifique
-2 positions de vannes 0-100%
-2 vitesse du compresseur 0-100%
-1 vitesse ventilateur gascooler 0-100%
-tension et courant consommés par les compresseurs
-Puissance électrique consommée par le groupe frigorifique
Un système de détection de CO2 en poste fixe avec alarme comprenant un détecteur dans la chambre et un détecteur à l’extérieur de la chambre. Le système de détection aura une alimentation électrique séparée de celui du reste de l’équipement.
Structure mobile en profilé aluminium anodisé vissé équipée de roulettes directionnelles avec frein.

Applications pédagogiques

Identification des composants d’un système de réfrigération négatif
Mise en service et vérification du fonctionnement
Etude du concept de base d’une installation frigorifique au CO2.
Etude du cycle thermodynamique sur diagramme enthalpique.
Etude de la régulation
Manipulation du fluide CO2 (outillage non fourni)
Le système à un rendu industriel
Le banc est livré assemblé, chargé et fonctionnel

Descriptif technique

Groupe de condensation au CO2 Trans critique
-2 Compresseurs à vitesse variable rotatif hermétique
-Puissance nominale de 2.04KW(mini 1.31KW maxi 2.92KW )
-Fonctionnement en basse température
-Groupe complet avec alimentation électrique et système de régulation CAREL
-Parois du groupe avec zones transparentes et éclairage
-Gascooler à refroidissement par air
– Batterie avec tubes cuivre/ailettes aluminium.
– 1 moto-ventilateurs hélicoïdes de diamètre 500mm.
– Ventilateur
– Soufflage horizontal.
-Réservoir de liquide:
– Conforme à la directive DESP 2014/68/EU.
– 2 réservoirs de volume unitaire 2,2L.
Accessoires :
– Filtre déshydrateur, Voyant liquide avec indicateur d’humidité, Vanne de service sur ligne liquide, vannes de détente, clapet anti-retour sur ligne d’aspiration
Régulation
-Gestion des compresseurs, de la variation de vitesse, des vannes HP et MP
-Enveloppe compresseur étendue
-Afficheur semi graphique intégré
-Système pré-paramétré
Chambre froide industrielle
-Dimensions intérieures : 1200x1200x1615mm
-Epaisseur de paroi : 100mm
-Porte avant avec système anti panique
-Soupape de décompression avec dégivrage
-charge thermique électrique
Evaporateur spécial CO2-80bar
-Température d’évaporation : -25°C
-Puissance 2.9KW environ
-détendeur électronique avec moteur pas à pas
-résistances de dégivrage
Coffret électrique d’alimentation en acier
-Comprenant les sécurités standards : disjoncteur différentiel, arrêt d’urgence, disjoncteurs, sectionneur général….
-boutonnerie de mise en marche
-écran tactile 7" affichant les mesures suivantes sur un synoptique et sur un tableau de mesures :
-13 températures sur le circuit frigorifique et sur l’air
-3 pressions du circuit frigorifique
-2 positions de vannes 0-100%
-2 vitesse du compresseur 0-100%
-1 vitesse ventilateur gascooler 0-100%
-tension et courant consommés par les compresseurs
-Puissance électrique consommée par le groupe frigorifique
Un système de détection de CO2 en poste fixe avec alarme comprenant un détecteur dans la chambre et un détecteur à l’extérieur de la chambre. Le système de détection aura une alimentation électrique séparée de celui du reste de l’équipement.
Structure mobile en profilé aluminium anodisé vissé équipée de roulettes directionnelles avec frein.
