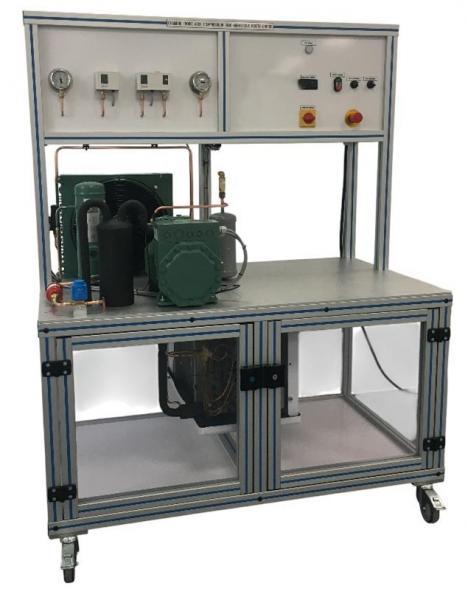

CHP 100Chambre froide avec compresseur semi hermétique positif
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’une installation frigorifique
- Mise en service et réglages (régulateur-détendeur) d’une installation frigorifique
- Réglage de composants de régulation (pressostat BP, pressostat HBP, détendeur)
- Opérations de maintenance sur une installation frigorifique
- Tracer du cycle frigorifique sur diagramme enthalpique pour vérifier le fonctionnement de l’installation
- Groupe de condensation semi hermétique avec résistance de carter (1500W environ).
2. Variateur de vitesse pressostatique pour la régulation de la vitesse du ventilateur du condenseur.
3. Séparateur d’huile
4. Evaporateur cubique (1500W environ) avec résistance de dégivrage
5. Détendeur à égalisation interne
6. Pressostat automatique basse pression
7. Pressostat manuel haute et basse pression
8. régulateur de température et de dégivrage (régulation pump down et gestion du dégivrage)
9. Soupape de sécurité haute pression
10. Manomètre haute pression avec double échelle température/pression
11. Manomètre basse pression avec double échelle température/pression
Le groupe est posé en partie supérieure à une hauteur de 800mm environ par rapport au sol. L’évaporateur est installé dans un box fermé avec parois frontale et latérales transparentes et une double porte. Les portes sont équipées de loquets verrouillables. La structure est en profilés aluminium anodisés avec 4 roulettes directionnelles à frein.
Sur la partie droite est installé un coffret électrique comportant les composants de protection et de relayage (disjoncteur, relais..).
Sur la face avant du coffret est disposé le régulateur. Deux commutateurs permettent de couper l’alimentation de l’électrovanne de régulation ou le ventilateur du condenseur.
Un diagramme enthalpique format A3 avec surface effaçable est disposé sur la partie droite de la table support.
- Alimentation électrique : 400 Vac – 50 Hz – 10A
- Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
- Dimensions: (LxlxH mm): 1400 x 800 x 1800
- Poids (Kg): 200
Applications pédagogiques
- Identification des composants d’une installation frigorifique
- Mise en service et réglages (régulateur-détendeur) d’une installation frigorifique
- Réglage de composants de régulation (pressostat BP, pressostat HBP, détendeur)
- Opérations de maintenance sur une installation frigorifique
- Tracer du cycle frigorifique sur diagramme enthalpique pour vérifier le fonctionnement de l’installation
Descriptif technique
- Groupe de condensation semi hermétique avec résistance de carter (1500W environ).
2. Variateur de vitesse pressostatique pour la régulation de la vitesse du ventilateur du condenseur.
3. Séparateur d’huile
4. Evaporateur cubique (1500W environ) avec résistance de dégivrage
5. Détendeur à égalisation interne
6. Pressostat automatique basse pression
7. Pressostat manuel haute et basse pression
8. régulateur de température et de dégivrage (régulation pump down et gestion du dégivrage)
9. Soupape de sécurité haute pression
10. Manomètre haute pression avec double échelle température/pression
11. Manomètre basse pression avec double échelle température/pression
Le groupe est posé en partie supérieure à une hauteur de 800mm environ par rapport au sol. L’évaporateur est installé dans un box fermé avec parois frontale et latérales transparentes et une double porte. Les portes sont équipées de loquets verrouillables. La structure est en profilés aluminium anodisés avec 4 roulettes directionnelles à frein.
Sur la partie droite est installé un coffret électrique comportant les composants de protection et de relayage (disjoncteur, relais..).
Sur la face avant du coffret est disposé le régulateur. Deux commutateurs permettent de couper l’alimentation de l’électrovanne de régulation ou le ventilateur du condenseur.
Un diagramme enthalpique format A3 avec surface effaçable est disposé sur la partie droite de la table support.
Utilités et dimensions
- Alimentation électrique : 400 Vac – 50 Hz – 10A
- Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
- Dimensions: (LxlxH mm): 1400 x 800 x 1800
- Poids (Kg): 200
