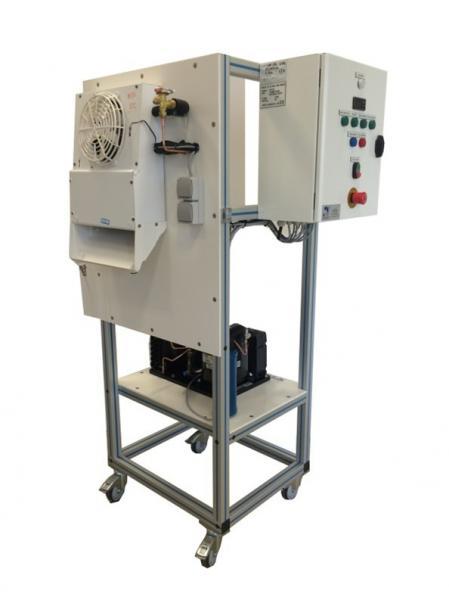

CHP 200Kit de réfrigération positive fonctionnel
Le kit de réfrigération positive permet l’étude d’un système de réfrigération positif. Le système comporte l’ensemble des composants standards tels que compresseur, condenseur, détendeur, évaporateur, bouteilles, pressostats.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’un système de réfrigération positif
- Mise en service et vérification du fonctionnement
- Etude du concept de base d’une installation frigorifique.
- Etude du cycle thermodynamique sur diagramme enthalpique.
- Etude de la régulation
- Le système à un rendu industriel
- Le kit est livré assemblé, chargé et fonctionnel
- Compresseur hermétique
Température d’évaporation 0°C
Pression maximum : 32 bars
Puissance : 900W environ
Equipé de deux vannes de service
2. Condenseur à air
convection forcée
3. Réservoir de liquide
Vertical en acier
Volume : 1.5L
4. Vanne de récupération du fluide frigorigène
5. Station de déshydratation
Déshydrateur à cartouche solide Ø1/4"
Voyant indicateur d’humidité Ø1/4"
6. Vanne électromagnétique
Normalement fermée
Passage droit Ø1/4"
7. Détendeur thermostatique
Egalisation interne de pression avec orifice calibré (-40°C/+10°C)
8. Evaporateur d’air
A convection forcée
Température d’évaporation 0°C
Puissance : 650W environ
9. Bouteille anti-coup de liquide
Vertical en acier
Volume : 1.5L
10. Système de régulation et de sécurité
Manomètre haute pression
Manomètre basse pression
Pressostat de régulation haute pression
Pressostat de régulation basse pression
Pressostat de sécurité combiné HBP
Thermostat de sécurité
La partie électrique est composée de :
-un coffret d’alimentation électrique en acier avec une prise 2P+T pour raccorder les accessoires
-les éléments de sécurité standard (sectionneur général, bouton d’arrêt d’urgence, disjoncteur différentiel, raccordement à la terre, voyant blanc)
-un disjoncteur magnéto thermique pour chaque élément
-le relayage des éléments principaux de l’installation (évaporateur, électrovanne, compresseur, condenseur, résistance de dégivrage)
-des voyants de signalisation pour chaque élément
-un régulateur de température frigorifique avec deux sondes de température pour la gestion de tous les éléments. (Dégivrage, ventilation de l’évaporateur…)
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
• Dimensions: (LxlxH mm): 980 x 770 x 1810
• Poids (Kg): 105
Applications pédagogiques
- Identification des composants d’un système de réfrigération positif
- Mise en service et vérification du fonctionnement
- Etude du concept de base d’une installation frigorifique.
- Etude du cycle thermodynamique sur diagramme enthalpique.
- Etude de la régulation
- Le système à un rendu industriel
- Le kit est livré assemblé, chargé et fonctionnel
Descriptif technique
- Compresseur hermétique
Température d’évaporation 0°C
Pression maximum : 32 bars
Puissance : 900W environ
Equipé de deux vannes de service
2. Condenseur à air
convection forcée
3. Réservoir de liquide
Vertical en acier
Volume : 1.5L
4. Vanne de récupération du fluide frigorigène
5. Station de déshydratation
Déshydrateur à cartouche solide Ø1/4"
Voyant indicateur d’humidité Ø1/4"
6. Vanne électromagnétique
Normalement fermée
Passage droit Ø1/4"
7. Détendeur thermostatique
Egalisation interne de pression avec orifice calibré (-40°C/+10°C)
8. Evaporateur d’air
A convection forcée
Température d’évaporation 0°C
Puissance : 650W environ
9. Bouteille anti-coup de liquide
Vertical en acier
Volume : 1.5L
10. Système de régulation et de sécurité
Manomètre haute pression
Manomètre basse pression
Pressostat de régulation haute pression
Pressostat de régulation basse pression
Pressostat de sécurité combiné HBP
Thermostat de sécurité
La partie électrique est composée de :
-un coffret d’alimentation électrique en acier avec une prise 2P+T pour raccorder les accessoires
-les éléments de sécurité standard (sectionneur général, bouton d’arrêt d’urgence, disjoncteur différentiel, raccordement à la terre, voyant blanc)
-un disjoncteur magnéto thermique pour chaque élément
-le relayage des éléments principaux de l’installation (évaporateur, électrovanne, compresseur, condenseur, résistance de dégivrage)
-des voyants de signalisation pour chaque élément
-un régulateur de température frigorifique avec deux sondes de température pour la gestion de tous les éléments. (Dégivrage, ventilation de l’évaporateur…)
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
• Dimensions: (LxlxH mm): 980 x 770 x 1810
• Poids (Kg): 105
