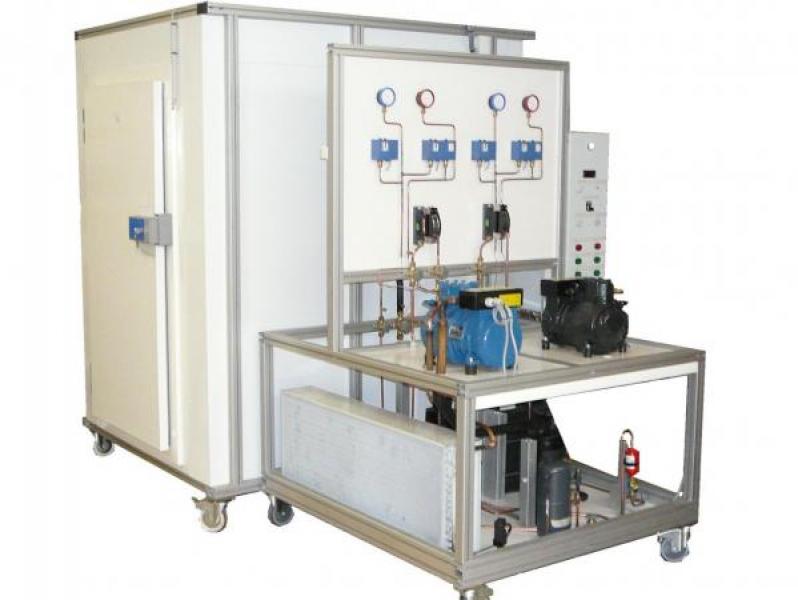

CMF 100 – Banc de réfrigération de type cascade

Énergétique Réfrigération

CMF 100Banc de réfrigération de type cascade

Le banc CMF100 permet l’étude d’une centrale de compression en cascade. Elle est composée de deux compresseurs semi hermétiques industriels raccordés en cascade par le biais d’un échangeur à plaque et d’une chambre froide dans laquelle est placé un évaporateur à convection forcée. L’étage primaire fonctionne avec un fl

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Identification des composants d’un système de réfrigération cascade
  • Mise en service et vérification du fonctionnement
  • Etude du concept de base d’une installation frigorifique en cascade.
  • Etude du cycle thermodynamique sur diagramme enthalpique.
  • Etude de la régulation
  • Calcul des puissances frigorifiques aux échangeurs.
  • Rendement global de l’unité.
Applications pédagogiques
  • Identification des composants d’un système de réfrigération cascade
  • Mise en service et vérification du fonctionnement
  • Etude du concept de base d’une installation frigorifique en cascade.
  • Etude du cycle thermodynamique sur diagramme enthalpique.
  • Etude de la régulation
  • Calcul des puissances frigorifiques aux échangeurs.
  • Rendement global de l’unité.
Descriptif technique

PREMIER ETAGE
1. Compresseur semi hermétique puissance environ 4.5KW pour un régime 10°C/40°C (evaporation/condensation)
2. Pressostat combiné HBP
3. Pressostat de régulation BP
4. Manomètre haute pression
5. Manomètre basse pression
6. Condenseur à convection forcée avec variateur pressostatique
7. Réservoir de liquide avec vanne de service
8. Débitmètre de fluide
9. Filtre déshydrateur
10. Voyant de liquide
11. Vanne magnétique de régulation
12. Détendeur thermostatique à égalisation externe
13. Evaporateur à plaques (l’autre côté de l’échangeur est raccordé sur la HP du second étage)
14. Vanne à pression constante type KVP (régulation de la pression d’évaporation) avec vanne de bipasse et clapet en sortie
15. Bouteille anti coup de liquide

SECOND ETAGE
16. Compresseur semi hermétique puissance environ 2.1KW pour un régime -35°C/10°C (evaporation/condensation)
17. Pressostat combiné HBP
18. Pressostat de régulation BP
19. Manomètre haute pression,
20. Manomètre basse pression,
21. Condenseur à plaques (l’autre côté de l’échangeur est raccordé sur la BP du premier étage)
22. Réservoir de liquide avec vanne de service
23. Débitmètre de fluide
24. Filtre déshydrateur
25. Voyant de liquide
26. Vanne magnétique de régulation
27. Détendeur thermostatique à égalisation externe
28. Evaporateur à convection forcée
29. Vanne à pression constante type KVP (régulation de la pression d’évaporation) avec vanne de bipasse et clapet en sortie
30. Bouteille anti coup de liquide

Utilités et dimensions
  • Alimentation électrique : 400 Vac – 50 Hz –16 A
  • Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
  • Dimensions: (LxlxH mm): 2000 x 3500 x 2300
  • Poids (Kg): 550
