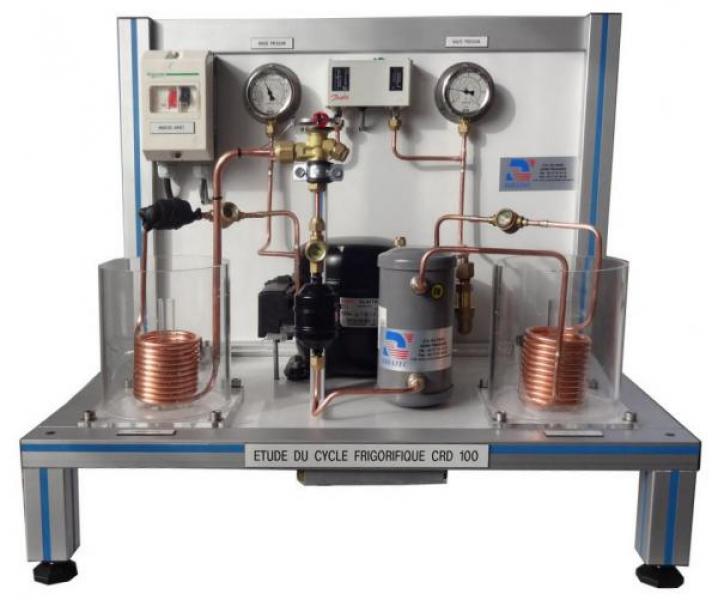

CRD 100 – Démonstration du cycle frigorifique basique

Énergétique Réfrigération

CRD 100Démonstration du cycle frigorifique basique

Le banc CRD100 permet l’étude d’un cycle de réfrigération. Le circuit comprend les composants standards d’une installation de réfrigération (compresseur, condenseur, détendeur, évaporateur et accessoires). Le condenseur et l’évaporateur sont des échangeurs à eau.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Identification des composants d’un circuit frigorifique standard.
  • Visualisation de la tuyauterie et de l’assemblage des composants.
  • Installation, mise en service et réglages
  • Mesure des paramètres du système (pression, température…)
  • Construction du cycle frigorifique sur le diagramme enthalpique (H-log P)
  • Coefficient de performance de la pompe à chaleur
Applications pédagogiques
  • Identification des composants d’un circuit frigorifique standard.
  • Visualisation de la tuyauterie et de l’assemblage des composants.
  • Installation, mise en service et réglages
  • Mesure des paramètres du système (pression, température…)
  • Construction du cycle frigorifique sur le diagramme enthalpique (H-log P)
  • Coefficient de performance de la pompe à chaleur
Descriptif technique

Le banc est installé sur une structure en profilé d’aluminium vissé équipé de 4 pieds avec patin anti dérapant.
1. Compresseur hermétique (400W environ)
2. Condenseur :
Condenseur à serpentin en cuivre immergé
Réservoir d’eau, capacité : 2 litres
Vanne manuelle pour ajuster le débit d’eau
Conduit de débordement et vanne de vidange.
3. Evaporateur :
à serpentin en cuivre immergé
Réservoir d’eau, capacité : 2 litres
Vanne manuelle pour ajuster le débit d’eau
Conduit de débordement et vanne de vidange
4. Réservoir de liquide
5. Filtre déshydrateur
6. Détendeur à égalisation interne
7. Pressostat haute et basse pression
8. Voyant pour visualiser l’état du fluide (aspiration compresseur, refoulement compresseur, entrée détendeur)
9. BP = manomètre basse pression
10. HP = manomètre haute pression
11. Boite électrique avec mise en marche du compresseur.
12. Accessoires inclus :
Thermomètre portable avec capteur adapté à la mesure sur les tuyauteries frigorifiques et dans les cuves d’eau

Utilités et dimensions
  • Alimentation électrique : 230 Vac – 50 Hz – 4 A
  • Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
  • Alimentation en eau : 3 L/min – 1 bars
  • Evacuation d’eau : au niveau du sol
  • Dimensions : (LxlxH mm): 700 x 450 x 600
  • Poids (Kg): 25
