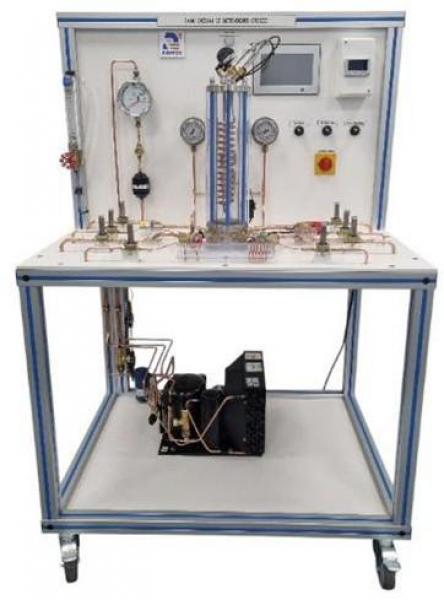

CRD 600 – Banc d'essai de détendeurs frigorifiques

Énergétique Réfrigération

CRD 600Banc d'essai de détendeurs frigorifiques

Le banc est livré complet avec l'instrumentation intégrée et les manuels techniques. Les composants sont de qualité industrielle. La manipulation des détendeurs est similaire a ceux installé sur les installations commerciales. Plusieurs paramètres peuvent être mesurés.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Identification et utilisation des différents systèmes de détente :
  • thermostatique à égalisation interne
  • thermostatique à égalisation externe
  • détendeur automatique
  • tubes capillaires :2 différentes longueurs & 2 différents diamètres
  • détendeur électronique
  • Etude de l’influence du diamètre et de la longueur des tubes capillaires
  • Ajustement de la surchauffe sur les détendeurs thermostatiques
  • Etude d’un circuit de réfrigération et tracé du cycle sur diagramme enthalpique
Applications pédagogiques
  • Identification et utilisation des différents systèmes de détente :
  • thermostatique à égalisation interne
  • thermostatique à égalisation externe
  • détendeur automatique
  • tubes capillaires :2 différentes longueurs & 2 différents diamètres
  • détendeur électronique
  • Etude de l’influence du diamètre et de la longueur des tubes capillaires
  • Ajustement de la surchauffe sur les détendeurs thermostatiques
  • Etude d’un circuit de réfrigération et tracé du cycle sur diagramme enthalpique
Descriptif technique

Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.
Il comporte un coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA.

  • Compresseur Puissance environ 500 W
    2. Manomètre haute pression et pressostat
    3. Condenseur à air forcé
    4. Réservoir de liquide
    5. Déshumidificateur et voyant de liquide
    6. Débitmètre à transmission magnétique avec indicateur à aiguille
    7. Détendeur automatique
    8. Détendeur thermostatique à égalisation interne
    9. Détendeur thermostatique à égalisation externe
    10. Tube capillaire diamètre 1, Longueur 1
    11. Tube capillaire diamètre 1, Longueur 2
    12. Tube capillaire diamètre 2, Longueur 1
    13. Tube capillaire diamètre 2, Longueur 2
    14. Détendeur électronique 15. Evaporateur: calandre en verre pour visualiser l’évaporation du fluide frigorigène, échangeur en cuivre (eau à l’intérieur), entrée et sortie d’eau, mesure du débit d’eau
    16. Ligne d’aspiration
    17. Manomètre basse pression et pressostat

Instrumentation intégrée :
-manomètre basse pression
-manomètre haute pression
-débitmètre de fluide
-débitmètre d’eau (X1)
-sondes de température thermocouple T (X11) : -20 à +100°C
-wattmètre puissance compresseur : 0 à 1150W

Les mesures de température et de puissance sont affichées sur un écran 7" tactile:

Utilités et dimensions
  • Alimentation électrique : 230 Vac – 50 Hz – 4 A
  • Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
  • Alimentation en eau : 1.5 L/min – 1 bars
  • Evacuation d’eau : au niveau du sol
  • Dimensions: (LxlxH mm): 1000 x 800 x 1600
  • Poids (Kg): 75
