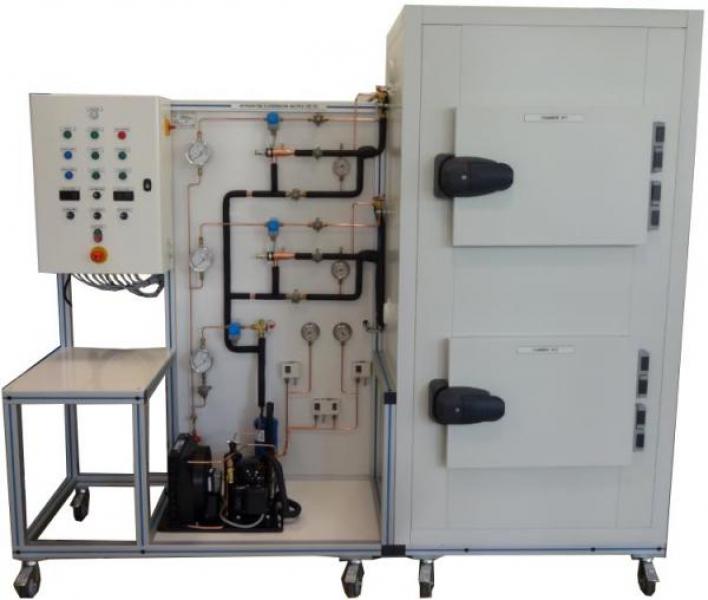

CRE 102Réfrigération à évaporation multiple
L’unité de réfrigération à évaporation multiple est livrée complète, instrumentée avec manuel technique et travaux pratiques. Elle est adaptée à différents niveaux et domaines d’études. Conception, fabrication et matériels industriels. Utilisation du fluide frigorigène conforme aux nouvelles normes des fluides frigorig
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’un système de réfrigération avec deux chambres froides
- Mise en service et vérification du fonctionnement
- Etude du concept de base d’une installation frigorifique à double évaporation.
- Etude du cycle thermodynamique sur diagramme enthalpique.
- Calcul des puissances frigorifiques aux condenseurs et évaporateurs.
- Rendement global de l’unité.
Châssis en profilés aluminium vissé
La structure est en profilé aluminium anodisé vissé équipé de quatre roulettes directionnelles avec frein
trous pour l’insertion des sondes des appareils de mesure portables dans les panneaux des chambres.
Coffret électrique de l’installation :
La machine comporte un coffret électrique conforme aux normes européennes. Il contient au minimum :
-un sectionneur général d’alimentation
-un disjoncteur différentiel 30mA
-le relayage et les disjoncteurs nécessaires au fonctionnement
-la boutonnerie et les voyants nécessaires au fonctionnement
-un bouton d’arrêt d’urgence
-un régulateur électronique de température avec gestion des phases de fonctionnement par chambre
1. Compresseur hermétique
Puissance frigorifique : 1400 W environ
Température d’évaporation -20°C
Température ambiante : +32°C
2. Condenseur à air
3. Réservoir de liquide
Capacité 2.35 dm3 environ
Vanne de sortie
4. Filtre déshydrateur
5. Voyant liquide
6. Bouteille échangeur entre le liquide haute pression et la vapeur basse pression avec injection
7. Electrovanne de régulation (x2)
8. Détendeur thermostatique à égalisation interne (x2)
9. Evaporateur à air à convection forcée (x2)
Tube cuivre – ailettes aluminium
Puissance frigorifique : 660 W environ
10. Vanne à pression constante en sortie de chaque évaporateur (2)
11. Clapets anti-retour en sortie de chaque évaporateur
12. Vanne manuelle de bipasse de chaque vanne à pression constante
13. Manomètres basse pression (1 pour chaque évaporateur et un à l’aspiration du compresseur)
14. Pressostat basse pression
15. Pressostat basse pression et haute pression
16. Pressostat haute pression
17. Manomètre haute pression en sortie du compresseur
18. chambre froide divisée en deux sections avec une porte pour chaque section. Chaque section fait 0.45m3 environ. les parois de la chambre froide sont faites de matériau isolant épaisseur 60mm.
19. Le banc est fourni avec un thermomètre portable équipé de deux sondes thermocouple filaires et une sonde de contact
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Dimensions: (LxlxH mm): 2420 x 850 x 2150
- Poids (Kg): 220
Applications pédagogiques
- Identification des composants d’un système de réfrigération avec deux chambres froides
- Mise en service et vérification du fonctionnement
- Etude du concept de base d’une installation frigorifique à double évaporation.
- Etude du cycle thermodynamique sur diagramme enthalpique.
- Calcul des puissances frigorifiques aux condenseurs et évaporateurs.
- Rendement global de l’unité.
Descriptif technique
Châssis en profilés aluminium vissé
La structure est en profilé aluminium anodisé vissé équipé de quatre roulettes directionnelles avec frein
trous pour l’insertion des sondes des appareils de mesure portables dans les panneaux des chambres.
Coffret électrique de l’installation :
La machine comporte un coffret électrique conforme aux normes européennes. Il contient au minimum :
-un sectionneur général d’alimentation
-un disjoncteur différentiel 30mA
-le relayage et les disjoncteurs nécessaires au fonctionnement
-la boutonnerie et les voyants nécessaires au fonctionnement
-un bouton d’arrêt d’urgence
-un régulateur électronique de température avec gestion des phases de fonctionnement par chambre
1. Compresseur hermétique
Puissance frigorifique : 1400 W environ
Température d’évaporation -20°C
Température ambiante : +32°C
2. Condenseur à air
3. Réservoir de liquide
Capacité 2.35 dm3 environ
Vanne de sortie
4. Filtre déshydrateur
5. Voyant liquide
6. Bouteille échangeur entre le liquide haute pression et la vapeur basse pression avec injection
7. Electrovanne de régulation (x2)
8. Détendeur thermostatique à égalisation interne (x2)
9. Evaporateur à air à convection forcée (x2)
Tube cuivre – ailettes aluminium
Puissance frigorifique : 660 W environ
10. Vanne à pression constante en sortie de chaque évaporateur (2)
11. Clapets anti-retour en sortie de chaque évaporateur
12. Vanne manuelle de bipasse de chaque vanne à pression constante
13. Manomètres basse pression (1 pour chaque évaporateur et un à l’aspiration du compresseur)
14. Pressostat basse pression
15. Pressostat basse pression et haute pression
16. Pressostat haute pression
17. Manomètre haute pression en sortie du compresseur
18. chambre froide divisée en deux sections avec une porte pour chaque section. Chaque section fait 0.45m3 environ. les parois de la chambre froide sont faites de matériau isolant épaisseur 60mm.
19. Le banc est fourni avec un thermomètre portable équipé de deux sondes thermocouple filaires et une sonde de contact
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Dimensions: (LxlxH mm): 2420 x 850 x 2150
- Poids (Kg): 220
