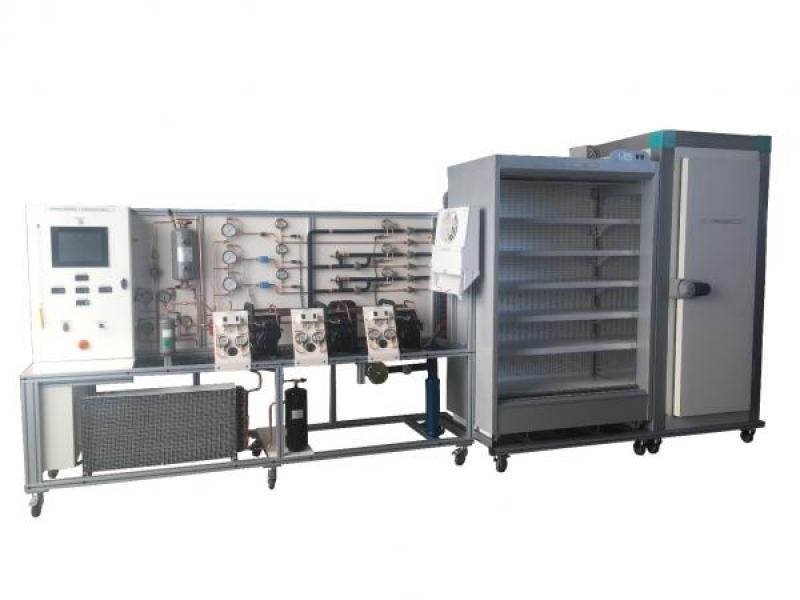

CRE 302Centrale frigorifique 3 compresseurs

Le banc CRE302 permet l’étude d’une centrale de compression à trois étages. Elle est composé d’une centrale équipé de trois compresseurs semi hermétiques industriels et de trois systèmes d’évaporation (chambre froide négative, vitrine réfrigérée et évaporation dans l’ambiance). Le système comprend tous les composants s

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Identification des composants d’un système de réfrigération trois compresseurs avec chambre froide négative, vitrine positive et évaporateur d’ambiance
Mise en service et vérification du fonctionnement
Etude du concept de base d’une installation frigorifique, à triple évaporation avec détendeurs électroniques.
Etude du cycle thermodynamique sur diagramme enthalpique.
Calcul des puissances frigorifiques au condenseur et évaporateurs, rendement global de l’unité.
Maintenance préventive et curative
Rôle et réglage des vannes à pression constante, étude du circuit d’huile
Régulation de centrale avec 1 compresseur à vitesse variable
Gestion technique centralisée de supervision avec affichage des valeurs et des alarmes

Applications pédagogiques

Identification des composants d’un système de réfrigération trois compresseurs avec chambre froide négative, vitrine positive et évaporateur d’ambiance
Mise en service et vérification du fonctionnement
Etude du concept de base d’une installation frigorifique, à triple évaporation avec détendeurs électroniques.
Etude du cycle thermodynamique sur diagramme enthalpique.
Calcul des puissances frigorifiques au condenseur et évaporateurs, rendement global de l’unité.
Maintenance préventive et curative
Rôle et réglage des vannes à pression constante, étude du circuit d’huile
Régulation de centrale avec 1 compresseur à vitesse variable
Gestion technique centralisée de supervision avec affichage des valeurs et des alarmes

Descriptif technique

Centrale 3 compresseurs :
3 compresseurs semi hermétiques puissance 1.14kw à -28°C/40°C avec vanne de service
chaque compresseur est équipé d’un pressostat de sécurité HBP
Manomètre BP et HP sur chaque compresseur
Compresseur N°1 avec variation de vitesse
Collecteur HP avec soupape de sécurité, vanne d’isolement et manomètre
Circuit de séparation et de récupération d’huile :
séparateur d’huile en ligne
ligne de retour d’huile avec déshydrateur, voyant et manomètre
réservoir d’huile avec deux voyants, un régulateur et vanne de service
régulateur de niveau d’huile sur chaque compresseur
Condenseur à convection forcée puissance environ 7.5KW avec variateur pressostatique
Ligne liquide haute pression :
réservoir de liquide en acier avec vanne de service
déshydrateur, voyant de liquide et manomètre
Ligne d’évaporation N°1 comprenant :
un débitmètre de fluide frigorigène
un manomètre en entrée en en sortie de l’évaporateur
un détendeur électronique
un évaporateur à convection forcée placé dans une chambre froide de dimensions intérieures 83x83x200cm avec porte, soupape de décompression et simulation de charge par chauffage électrique. L’épaisseur des parois de la chambre est de 100mm
un clapet anti-retour en sortie d’évaporateur
