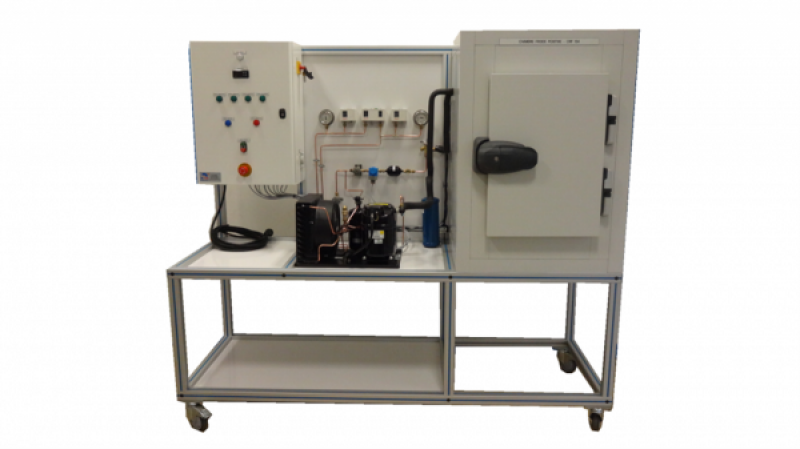

CRN 300Chambre froide négative

• Identification des composants d’un système de réfrigération négatif
• Mise en service et vérification du fonctionnement
• Etude du concept de base d’une installation frigorifique.
• Fonctionnement d’un équipement à un niveau de compression, compresseur hermétique à piston, échanges de chaleur, puissances, coefficients de performances
• Etude du cycle thermodynamique sur diagramme enthalpique.
• Etude de la régulation
• Le système à un rendu industriel

• Compresseur hermétique
  Type commercial
  Puissance frigorifique : 500 W environ
  Température d’évaporation -20°C
  Pression maximum : 32 bars
  2. Condenseur à air
  A convection forcée
  Monté sur le même châssis que le compresseur
  3. Réservoir de liquide
  Vertical-acier
  vanne de sortie Ø1/4"
  capacité : 1,5 L
  4. Vanne de récupération du fluide
  A siège
  Passage droit  1/4 ”
  Montée sur la bouteille
  5. Station de déshydratation
  Déshydrateur à cartouche solide Ø1/4"
  Voyant indicateur d’humidité Ø1/4"

  6. Vanne électromagnétique
  Normalement fermée
  Passage droit Ø1/4"
  7. Détendeur thermostatique
  Egalisation interne de pression
  8. Evaporateur d’air
  A convection forcée
  Puissance frigo: 500W environ
  Dégivrage électrique
  9. Bouteille anti-coup de liquide
  Acier
  Capacité : 1.5L
  10. Système de régulation et de sécurité
  Manomètre haute pression
  Manomètre basse pression
  Régulateur de température avec affichage de la température de chambre, gestion du fonctionnement (évaporateur, compresseur), thermostat d’ambiance et gestion du dégivrage.

La partie électrique est composée de :
-un coffret d’alimentation électrique en acier
-les éléments de sécurité standard (sectionneur général, bouton d’arrêt d’urgence, disjoncteur différentiel, raccordement à la terre, voyant blanc)
-un disjoncteur magnéto thermique pour chaque élément
-le relayage des éléments principaux de l’installation (évaporateur, électrovanne, compresseur, condenseur, résistance de dégivrage)
-des voyants de signalisation pour chaque élément
-un régulateur de température frigorifique avec deux sondes de température pour la gestion de tous les éléments. (Dégivrage, ventilation de l’évaporateur…)

• Alimentation électrique : 230 Vac – 50 Hz – 10 A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
• Dimensions: (LxlxH mm): 2000 x 800 x 1800
• Poids (Kg): 168
