HFF 100 – Banc de manipulation des fluides frigorigenes-base

Énergétique Réfrigération

HFF 100Banc de manipulation des fluides frigorigenes-base

Le banc HFF100 est conçu pour former les apprenants à la manipulation des fluides frigorigènes. L’installation est basée sur un cycle frigorifique fonctionnant au R1234YF. elle comprend les composants principaux d’une installation positive, un compresseur, un condenseur, un réservoir de liquide, une électrovanne de rég

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter
  • Identification des composants d’une installation fonctionnant au R1234YF avec un compresseur hermétique
  • Mise en service et réglages (régulateur-détendeur) d’une installation frigorifique
  • Procédure de récupération et de charge d’un fluide frigorigène (nécessite l’outillage complémentaire OUT100)
  • Réglage de composants de régulation (vanne de régulation de pression d’évaporation, pressostat de régulation basse pression, pressostat de sécurité haute et basse pression)
  • Opérations de maintenance sur une installation frigorifique, remplacement de déshydrateur, remplacement d’un bout de ligne basse pression (nécessite l’outillage complémentaire OUT100)
  • Tracer du cycle frigorifique sur diagramme enthalpique pour vérifier le fonctionnement de l’installation
Applications pédagogiques
  • Identification des composants d’une installation fonctionnant au R1234YF avec un compresseur hermétique
  • Mise en service et réglages (régulateur-détendeur) d’une installation frigorifique
  • Procédure de récupération et de charge d’un fluide frigorigène (nécessite l’outillage complémentaire OUT100)
  • Réglage de composants de régulation (vanne de régulation de pression d’évaporation, pressostat de régulation basse pression, pressostat de sécurité haute et basse pression)
  • Opérations de maintenance sur une installation frigorifique, remplacement de déshydrateur, remplacement d’un bout de ligne basse pression (nécessite l’outillage complémentaire OUT100)
  • Tracer du cycle frigorifique sur diagramme enthalpique pour vérifier le fonctionnement de l’installation
Descriptif technique

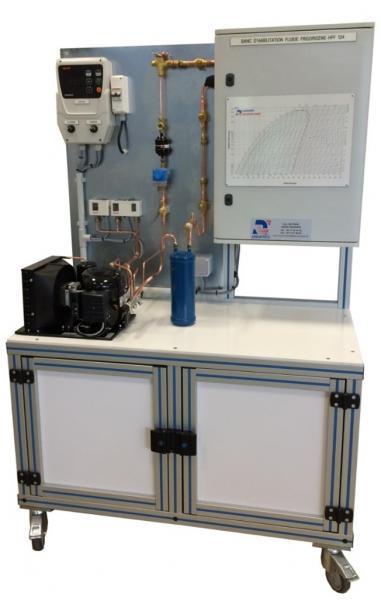

Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.

  • Compresseur hermétique de puissance 500W environ
    2. Soupape de sécurité
    3. Condenseur à air à ventilation forcée
    4. Réservoir de liquide en acier-volume 0.75L
    5. Vannes de service
    6. Pressostat de sécurité HBP
    7. Pressostat de régulation BP
    8. Vanne à boisseau avec raccord Schrader
    9. Filtre déshydrateur 1/4"
    10. Voyant d’état du fluide
    11. Electrovanne de régulation
    12. Détendeur à égalisation interne
    13. Evaporateur à convection forcée puissance 495 à dt 7K
    14. Vanne de régulation de pression d’évaporation type KVP
    15. bouteille anti coup de liquide volume 1.5L

Le banc comporte également :
-un module d’alimentation électrique avec un disjoncteur différentiel et une prise 2P+T pour raccorder les accessoires (pompe, station de récupération…)

  • un coffret de régulation thermostatique digital avec sonde dans la chambre. Le coffret pilote l’électrovanne (régulation pump down). Deux commutateurs permettent de stopper le fonctionnement du condenseur et de l’électrovanne (réglage des pressostats).
  • une chambre froide simulée par une armoire. La porte de l’armoire est équipée d’un diagramme enthalpique R1234YF avec surface effaçable (format A3)
  • une zone de rangement en partie basse du châssis avec accès par deux portes. Une fermeture à clé permet de sécuriser le stockage.
Utilités et dimensions
  • Alimentation électrique : 230 Vac – 50 Hz – 10 A
  • Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
  • Dimensions : (LxlxH mm): 1160 x 640 x 1790
  • Poids (Kg): 150
