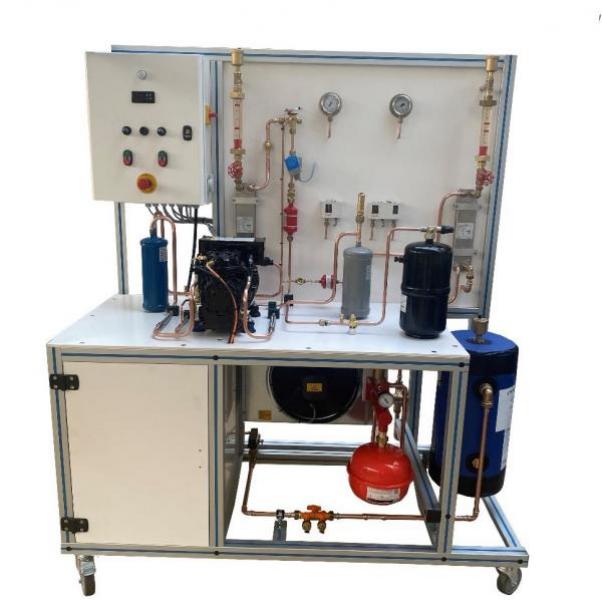

HFF 200Banc de manipulation avec compresseur semi-hermetique (eau/eau)

Le banc HFF200 est conçu pour former les apprenants à la manipulation des fluides frigorigènes. L’installation est basée sur un cycle frigorifique fonctionnant au R1234YF. Elle comprend les composants principaux d’une installation positive, un compresseur, un condenseur à eau, un réservoir de liquide, un séparateur d’h

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Identification des composants d’une installation frigorifique
Mise en service et réglages (régulateur, détendeur) d’une installation frigorifique
Procédure de récupération et de charge d’un fluide frigorigène (nécessite l’outillage complémentaire OUT100)
Réglage de composants de régulation (pressostat BP, pressostat HBP)
Opérations de maintenance sur une installation frigorifique, remplacement du déshydrateur, remplacement d’un bout de ligne BP, remplacement de l’huile du compresseur etc… (Nécessite l’outillage complémentaire OUT100)
Tracer du cycle frigorifique sur diagramme enthalpique pour vérifier le fonctionnement de l’installation
Utilisation du fluide R1234YF

Applications pédagogiques

Identification des composants d’une installation frigorifique
Mise en service et réglages (régulateur, détendeur) d’une installation frigorifique
Procédure de récupération et de charge d’un fluide frigorigène (nécessite l’outillage complémentaire OUT100)
Réglage de composants de régulation (pressostat BP, pressostat HBP)
Opérations de maintenance sur une installation frigorifique, remplacement du déshydrateur, remplacement d’un bout de ligne BP, remplacement de l’huile du compresseur etc… (Nécessite l’outillage complémentaire OUT100)
Tracer du cycle frigorifique sur diagramme enthalpique pour vérifier le fonctionnement de l’installation
Utilisation du fluide R1234YF

Descriptif technique

Compresseur semi hermétique avec vannes de service
2. Soupape de sécurité sur la ligne HP
3. Condenseur à eau de type échangeur à plaques
4. Réservoir de liquide en acier
5. Séparateur d’huile avec ligne de retour au compresseur
6. Pressostat de sécurité HBP
7. Pressostat de régulation BP pour le pump-down
8. Vanne à boisseau avec raccord Schrader pour isoler des sections de tuyauterie et permettre la récupération du fluide
9. Filtre déshydrateur
10. Voyant d’état du fluide
11. Electrovanne de régulation
12. Détendeur à égalisation interne
13. Evaporateur à eau de type échangeur à plaques
14. Bouteille anti-coup de liquide volume 1.5L Le banc comporte également :
-un coffret d’alimentation électrique avec disjoncteur différentiel, arrêt coup de poing, sectionneur général et une prise 2P+T pour raccorder les accessoires (pompe, station de récupération…)
-un régulateur thermostatique digital avec sonde sur le circuit d’eau. Le coffret pilote l’électrovanne (régulation pump down).
-un bouton poussoir permet de bipasser les pressostats pour faciliter la dépose du manifold
-un réseau d’eau en boucle fermée pour la dissipation des calories comprenant une bouteille tampon, un vase d’expansion, un circulateur, un aérotherme, des débitmètres d’eau et deux vannes de réglage du débit.
-Le banc est pré rempli avec un mélange eau/glycol
-une zone de rangement en partie basse du chassis avec accès par une porte. Une fermeture à clé permet de sécuriser le stockage.
