HFF 290Banc de manipulation du fluide R290

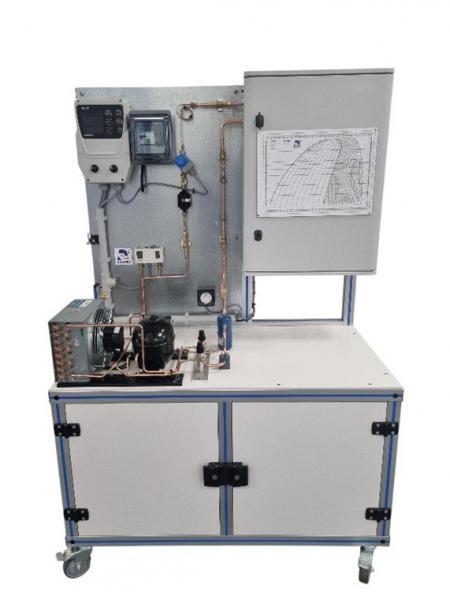

Le banc HFF290 est conçu pour former les apprenants à la manipulation du fluide R290. L’installation est basée sur un cycle frigorifique fonctionnant au R290. Elle comprend les composants principaux d’une installation positive, un compresseur, un condenseur, un détendeur (capillaire), un évaporateur. Des raccords Schra
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Identification des composants d’une installation frigorifique avec compresseur hermétique fonctionnant au R290
- Mise en service et réglages d’une installation frigorifique
- Procédure de récupération et de charge d’un fluide frigorigène de type A3
- Réglage de composants (pressostat)
- Opérations de maintenance sur une installation frigorifique
- Tracer du cycle frigorifique sur diagramme enthalpique pour vérifier le fonctionnement de l’installation
La machine est compatible avec une utilisation en ERP (charge inférieure à 150grs)
Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein. Il comporte un coffret électrique avec disjoncteur différentiel 30mA.
- Compresseur hermétique de puissance 500W environ
2. Soupape de sécurité
3. Condenseur à air à ventilation forcée avec temporisation pour le brassage de l’air
4. Vannes de service
5. Pressostat de sécurité HBP
6. Vanne à boisseau avec raccord Schrader
7. Filtre déshydrateur 1/4"
8. Voyant d’état du fluide
9. Electrovanne
10. Détendeur à capillaire
11. Evaporateur à convection forcée puissance 495 à dt 7K
12. Vanne de régulation de pression d’évaporation type KVP
13. Bouteille anti-coup de liquide
Le banc comporte également :
-un module d’alimentation électrique avec un disjoncteur différentiel et une prise 2P+T pour raccorder les accessoires (pompe, station de récupération.)
- un coffret de régulation thermostatique digital avec sonde dans la chambre. Le coffret pilote le compresseur. Deux commutateurs permettent de stopper le fonctionnement du condenseur et de l’électrovanne (réglage du pressostat).
- une chambre froide simulée par une armoire. La porte de l’armoire est équipée d’un diagramme enthalpique R290 avec surface effaçable (format A3)
- une zone de rangement en partie basse du châssis avec accès par deux portes. Une fermeture à clé permet de sécuriser le stockage.
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre
- Dimensions : (LxlxH mm) : 1160 x 640 x 1790
- Poids (Kg) : 150
Applications pédagogiques
- Identification des composants d’une installation frigorifique avec compresseur hermétique fonctionnant au R290
- Mise en service et réglages d’une installation frigorifique
- Procédure de récupération et de charge d’un fluide frigorigène de type A3
- Réglage de composants (pressostat)
- Opérations de maintenance sur une installation frigorifique
- Tracer du cycle frigorifique sur diagramme enthalpique pour vérifier le fonctionnement de l’installation
La machine est compatible avec une utilisation en ERP (charge inférieure à 150grs)
Descriptif technique
Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein. Il comporte un coffret électrique avec disjoncteur différentiel 30mA.
- Compresseur hermétique de puissance 500W environ
2. Soupape de sécurité
3. Condenseur à air à ventilation forcée avec temporisation pour le brassage de l’air
4. Vannes de service
5. Pressostat de sécurité HBP
6. Vanne à boisseau avec raccord Schrader
7. Filtre déshydrateur 1/4"
8. Voyant d’état du fluide
9. Electrovanne
10. Détendeur à capillaire
11. Evaporateur à convection forcée puissance 495 à dt 7K
12. Vanne de régulation de pression d’évaporation type KVP
13. Bouteille anti-coup de liquide
Le banc comporte également :
-un module d’alimentation électrique avec un disjoncteur différentiel et une prise 2P+T pour raccorder les accessoires (pompe, station de récupération.)
- un coffret de régulation thermostatique digital avec sonde dans la chambre. Le coffret pilote le compresseur. Deux commutateurs permettent de stopper le fonctionnement du condenseur et de l’électrovanne (réglage du pressostat).
- une chambre froide simulée par une armoire. La porte de l’armoire est équipée d’un diagramme enthalpique R290 avec surface effaçable (format A3)
- une zone de rangement en partie basse du châssis avec accès par deux portes. Une fermeture à clé permet de sécuriser le stockage.
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre
- Dimensions : (LxlxH mm) : 1160 x 640 x 1790
- Poids (Kg) : 150
