ICP 050Installation thermique électrique 2 radiateurs

Le banc ICP050 permet l’étude d’un système de chauffage domestique électrique. Le générateur de chaleur est une chaudière électrique à trois étages. Le circuit hydraulique comprend les éléments standards d’une installation domestique, une ligne de remplissage et de vidange, une vanne de régulation trois voies, un circu

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Identifier les composants d’une installation de chauffage domestique par radiateurs avec système de régulation par vanne trois voies
– Savoir mettre en service l’installation :
– Consignes de sécurité.
– Mise en eau.
– Démarrage.
– Réglages des appareils
– Equilibrage.
– Savoir maintenir une installation :
– Arrêt d’une installation et vidange.
– Démontage et remontage des équipements.
– Câblage hydraulique et électrique.
– Etudier et mesurer les grandeurs physiques hydraulique et électrique de l’installation :
– Température, pression, débit, loi de chauffe.
– Etude sur la dilatation des fluides caloporteurs.
– Tension intensité, puissance absorbée.
– Effectuer les bilans énergétiques des différents éléments ou de l’ensemble.
– Etudier et paramétrer un système de régulation par vanne trois voies
PRINCIPE DE FONCTIONNEMENT

Applications pédagogiques

Identifier les composants d’une installation de chauffage domestique par radiateurs avec système de régulation par vanne trois voies
– Savoir mettre en service l’installation :
– Consignes de sécurité.
– Mise en eau.
– Démarrage.
– Réglages des appareils
– Equilibrage.
– Savoir maintenir une installation :
– Arrêt d’une installation et vidange.
– Démontage et remontage des équipements.
– Câblage hydraulique et électrique.
– Etudier et mesurer les grandeurs physiques hydraulique et électrique de l’installation :
– Température, pression, débit, loi de chauffe.
– Etude sur la dilatation des fluides caloporteurs.
– Tension intensité, puissance absorbée.
– Effectuer les bilans énergétiques des différents éléments ou de l’ensemble.
– Etudier et paramétrer un système de régulation par vanne trois voies
PRINCIPE DE FONCTIONNEMENT

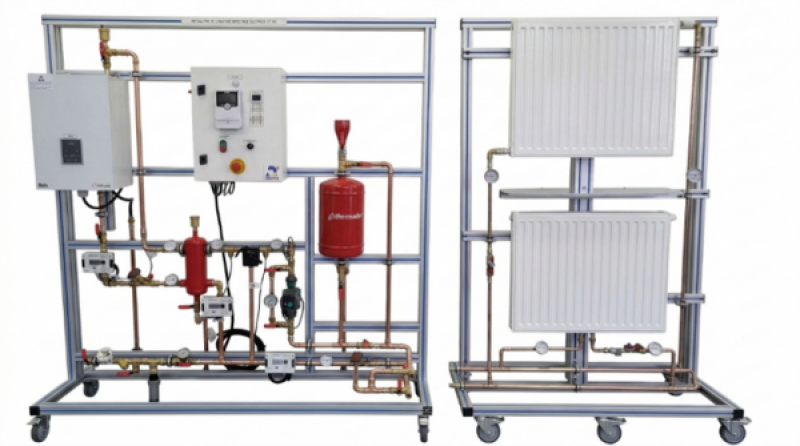

Descriptif technique

Une ligne d’alimentation comprenant des vannes d’arrêt, un compteur d’eau, un disconnecteur, un filtre et un manomètre de pression
2. Une chaudière électrique monophasée modulante à trois étages, ajustable 2-4-6KW avec affichage digital de la température et de la pression.
3. Le circuit de la chaudière est équipé d’un débitmètre à affichage digital et d’une vanne d’équilibrage.
4. Un circuit de chauffage avec bouteille de découplage, vanne trois voies avec servomoteur électrique, circulateur a variation électronique (réglage P ou D constant) avec kit manométrique.
5. Le circuit de chauffage est équipé de trois débitmètres à affichage digital.
6. Deux radiateurs panneau horizontal 60x70cm double paroi avec raccords standards
7. Chaque radiateur est équipé d’un robinet, d’un té de réglage, d’un élément de mesure de débit (type TA) pour les mesures par la mallette d’équilibrage, d’un débitmètre à flotteur et de deux thermomètres à cadran (entrée et sortie).
8. Une purge haute avec purgeur automatique
9. Un système d’injection de glycol avec jeu de vannes
10. Le circuit hydraulique est réalisé en cuivre serti, les tuyauteries sont poncées et vernies pour conserver un aspect esthétique dans le temps.

Utilités et dimensions
