Métiers de la production Systèmes pluritechnologiques

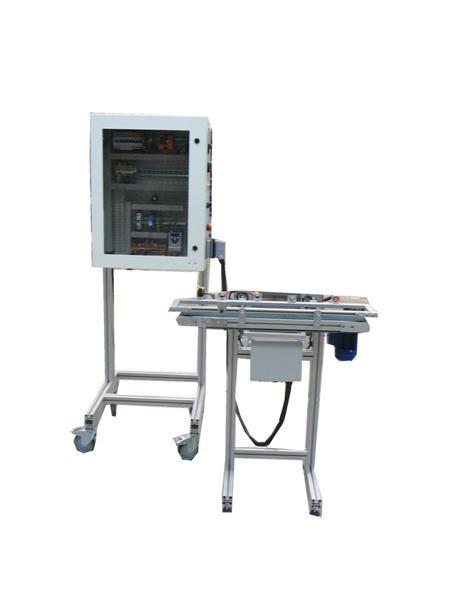

MPI 010Convoyeur à bande didactique

Le système convoyeur à bande permet de mettre en œuvre les interventions de maintenance mécanique, électrique et d’automatisme sur un système de manutention présent sur de nombreuses lignes de convoyage (en logistique et fabrication)

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

Réglages de tension de bande
Réglage de la dérive
Etude des détecteurs de technologies variées (photoélectriques de proximité, capacitif, inductif …)
Etude des circuits de commande directe ou avec automate
Câblage électrique de commande + puissance sur armoire
Réglage tension de courroie
Réglage d’alignement de poulies

Applications pédagogiques

Réglages de tension de bande
Réglage de la dérive
Etude des détecteurs de technologies variées (photoélectriques de proximité, capacitif, inductif …)
Etude des circuits de commande directe ou avec automate
Câblage électrique de commande + puissance sur armoire
Réglage tension de courroie
Réglage d’alignement de poulies

Descriptif technique

Une structure en profilés d’aluminium anodisé montée sur 4 pieds réglables Un convoyeur à bande sur structure en profilés aluminium anodisés avec motoréducteur roue et vis sans fin tri 400V/0.18kW équipé d’une transmission à poulie et courroie trapézoïdale.
Rives réglables supportant les différents types de détecteurs.
5 détecteurs (inductif, capacitif, 2 photoélectrique de proximité + reflex et un détecteur mécanique à levier)
1 coffret électrique à capot transparent 800*600monté sur une structure en aluminium et raccordé à la partie opérative par un connecteur débrochable industriel. Ce coffret est composé de :
1 lot de 8 produits à convoyer composé de :

4 pots métalliques

Utilités et dimensions
