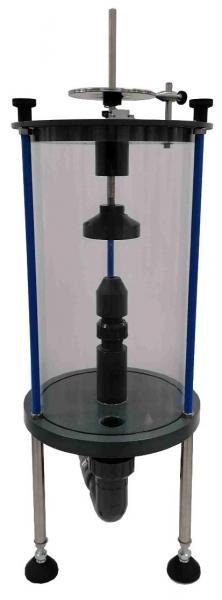

PBJ 100Étude de l'impact d'un jet

Le banc PBJ100 permet l’étude de l’impact d’un jet sur différents obstacles.

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Etude des forces de jet
Comparaison de la force exercée par un jet sur une surface hémisphérique 180°, plane ou conique 120°
Influence du diamètre de la buse
Influence de la variation des angles de déflexion
Etude de la relation entre le débit d’eau (vitesse d’impact) et la force exercée sur l’obstacle

Applications pédagogiques

Etude des forces de jet
Comparaison de la force exercée par un jet sur une surface hémisphérique 180°, plane ou conique 120°
Influence du diamètre de la buse
Influence de la variation des angles de déflexion
Etude de la relation entre le débit d’eau (vitesse d’impact) et la force exercée sur l’obstacle

Descriptif technique

. Masse de charge pour la mesure de la force exercée sur l’obstacle. Un jeu est fourni pour couvrir la gamme nécessaire aux TP

Tige de support de l’obstacle avec guidage
Obstacle déflecteur du jet. 3 obstacles sont fournis : obstacle plat diamètre 74 mm, cône 120° diamètre 60mm et demi sphère diamètre 60mm
Buse interchangeable : diamètre 5mm et 8mm
raccord rapide pour le démontage des buses
Tube d’essai en plastique transparent diamètre 200mm longueur 340mm
Raccord d’évacuation de l’eau
Raccord d’alimentation de l’eau
Pieds support avec patins anti dérapant
