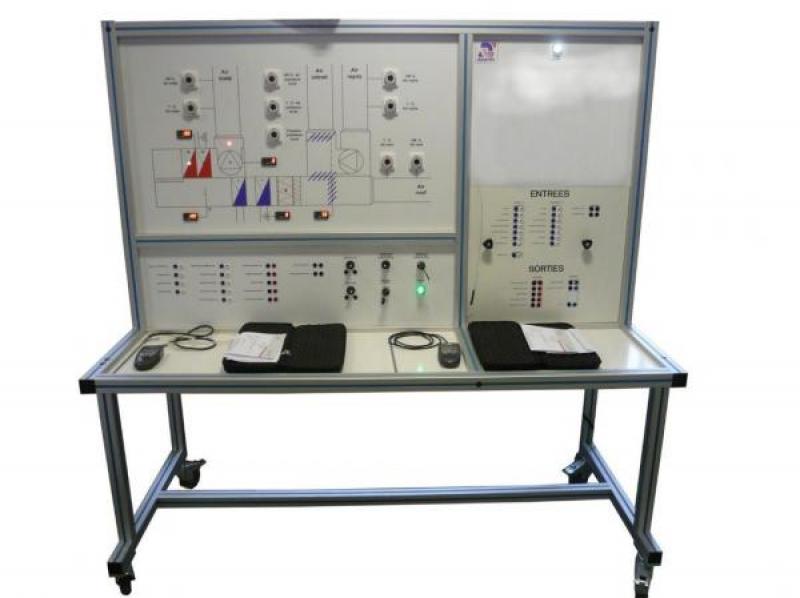

RTC 206Banc de régulation de climatisation (GTB)
Banc autonome pour l’étude de la programmation d’une centrale de traitement d’air par simulation des entrées et visualisation des sorties sur synoptique couleur représentant une installation complète.
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacterCompétences générales :
- Préparer la réalisation d’une installation,
- Réaliser l’installation,
- Mettre en service et régler l’installation,
- Communiquer.
Compétences spécifiques à l’équipement :
- De fonctionner en autonomie ou relié à l’installation de traitement d’air,
- L’étude de la régulation d’une centrale de traitement de l’air,
- L’installation d’un régulateur/programmateur,
- Le câblage des entrées – sorties par fiche de sécurité,
- La simulation des entrées température et l’optimisation des réglages,
- La visualisation des actions du régulateur/programmateur,
- De faire varier les paramètres d’entrée,
- La maintenance préventive et corrective de l’installation.
Structure
– Profilé d’aluminium anodisé vissé avec joints obturateurs
– Roulettes directionnelles avec frein et bande de roulement non marquante.
– Le châssis comprend un plateau de travail pour les étudiants.
Régulateur
– Régulateur marque sauter avec serveur Web intégrée
– Régulation de température et humidité relative simultanée
– De type numérique
– Entrées et sorties reportées sur douilles de sécurité double puit 4 mm
- Synoptique
– Synoptique couleur représentant l’installation de traitement d’air décrite en item 1
– Les températures et humidités relatives doivent être simulées par potentiomètre
– Les signaux 0 – 10 V des actionneurs sont visualisés sur indicateurs numériques
– Les signaux T.O.R. des actionneurs sont visualisés sur voyants colorés
– Tous les signaux sont ramenés sur douilles de sécurité double puits 4 mm
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Dimensions: (LxlxH mm): 1760 x 770 x 1815
- Poids (Kg): 70
Applications pédagogiques
Compétences générales :
- Préparer la réalisation d’une installation,
- Réaliser l’installation,
- Mettre en service et régler l’installation,
- Communiquer.
Compétences spécifiques à l’équipement :
- De fonctionner en autonomie ou relié à l’installation de traitement d’air,
- L’étude de la régulation d’une centrale de traitement de l’air,
- L’installation d’un régulateur/programmateur,
- Le câblage des entrées – sorties par fiche de sécurité,
- La simulation des entrées température et l’optimisation des réglages,
- La visualisation des actions du régulateur/programmateur,
- De faire varier les paramètres d’entrée,
- La maintenance préventive et corrective de l’installation.
Descriptif technique
Structure
– Profilé d’aluminium anodisé vissé avec joints obturateurs
– Roulettes directionnelles avec frein et bande de roulement non marquante.
– Le châssis comprend un plateau de travail pour les étudiants.
Régulateur
– Régulateur marque sauter avec serveur Web intégrée
– Régulation de température et humidité relative simultanée
– De type numérique
– Entrées et sorties reportées sur douilles de sécurité double puit 4 mm
- Synoptique
– Synoptique couleur représentant l’installation de traitement d’air décrite en item 1
– Les températures et humidités relatives doivent être simulées par potentiomètre
– Les signaux 0 – 10 V des actionneurs sont visualisés sur indicateurs numériques
– Les signaux T.O.R. des actionneurs sont visualisés sur voyants colorés
– Tous les signaux sont ramenés sur douilles de sécurité double puits 4 mm
Utilités et dimensions
- Alimentation électrique : 230 Vac – 50 Hz – 10 A
- Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
- Dimensions: (LxlxH mm): 1760 x 770 x 1815
- Poids (Kg): 70
