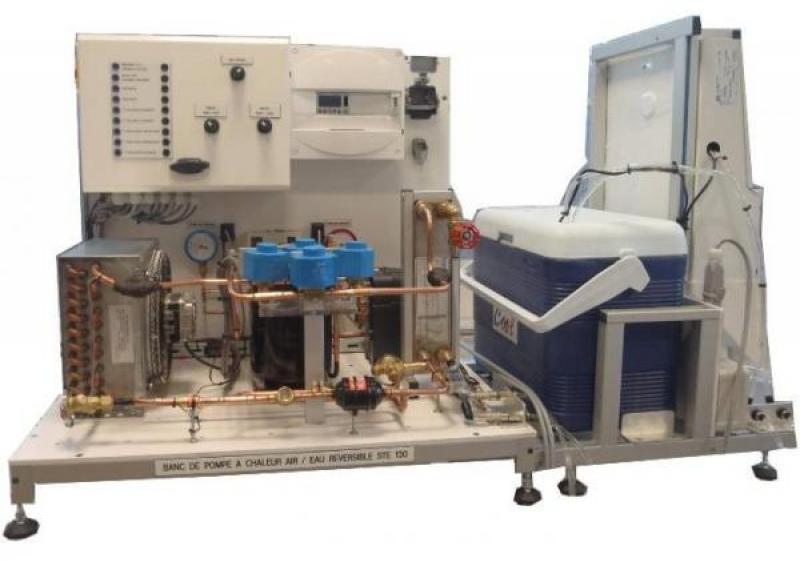

STE 130Banc de pompe à chaleur air/eau réversible automatisée

Le banc STE130 permet l’étude d'une pompe à chaleur air/eau réversible. Le circuit est composé d'un compresseur hermétique, un échangeur à plaque (eau), un échangeur à ventilation forcée (air), un jeu de 4 vannes permettant la réversibilité du cycle et tous les accessoires nécessaires au fonctionnement et à l'étude. Le

Documentation PDF

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Nous contacter

De mesurer, d’évaluer des caractéristiques.
De comprendre et d’interpréter les fonctionnements, électriques, électroniques et fluidiques.
Etude du rendement.
Calcul de puissances.
Etude du concept de base d’une pompe à chaleur air / eau.
Etude du cycle thermodynamique.
Calcul de coefficients d’échanges
Calcul de rendements.
Calcul des bilans thermiques.
Fonctionnement sur capacité, eau perdu ou aérotherme.
Etude de la réversibilité de fonctionnement

Applications pédagogiques

De mesurer, d’évaluer des caractéristiques.
De comprendre et d’interpréter les fonctionnements, électriques, électroniques et fluidiques.
Etude du rendement.
Calcul de puissances.
Etude du concept de base d’une pompe à chaleur air / eau.
Etude du cycle thermodynamique.
Calcul de coefficients d’échanges
Calcul de rendements.
Calcul des bilans thermiques.
Fonctionnement sur capacité, eau perdu ou aérotherme.
Etude de la réversibilité de fonctionnement

Descriptif technique

Le banc est installé sur une structure en profilé aluminium équipé de quatre pieds anti dérapant.

Il comporte un coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA.

Echangeur air/fluide frigo à convection forcée
Compresseur hermétique à piston 1000W environ
Manomètre de pression BP avec double affichage pression/ température de saturation
Pressostat de sécurité HBP
Manomètre de pression HP avec double affichage pression/ température de saturation
Soupape de sécurité
Echangeur à plaques (eau/fluide frigo)
Filtre déshydrateur
Voyant d’état du fluide
Détendeur thermostatique
Echangeur air/eau à convection forcée
Réservoir d’eau
Pompe à eau
Débitmètre d’eau
Capteur analogique de pression BP
Electrovannes d’inversion de cycle
Clapets anti retour
Capteur analogique de pression HP
Vanne de réglage du débit d’eau
