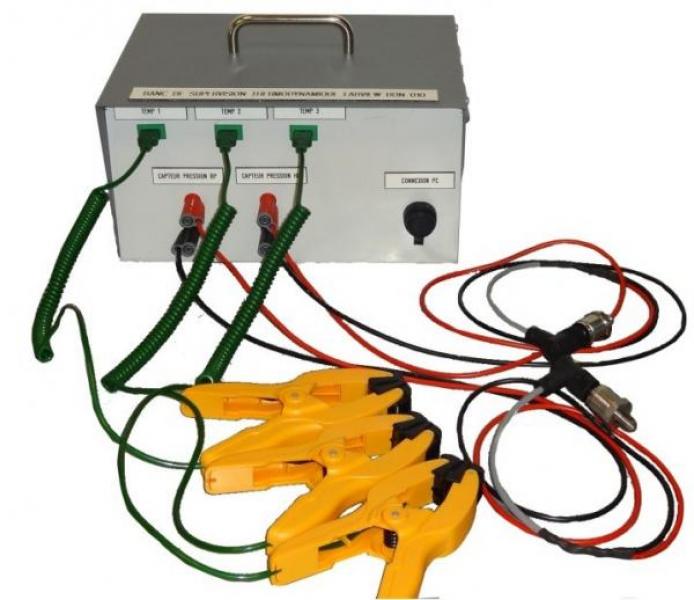

SUP 120Boitier d'acquisition et de tracé de diagramme enthalpique en temps réel

• Acquisition de données sur des systèmes frigorifiques
• Raccordement possible sur n’importe quel système équipé de vannes de service
• Tracé du cycle frigorifique sur diagramme enthalpique en temps réel.
• Visualisation des valeurs sur un schéma synoptique d’installation (températures, pressions et enthalpies)
• Enregistrement des données vers un fichier de type excel

Le banc de supervision SUP 120 comprend les éléments suivants :
1. 3 pinces de mesure de température avec thermocouple type K
2. 3 rallonges de 1.5m de fil thermocouple avec connecteurs rapides
3. Un manifold frigorifique avec trois flexibles (bleu, rouge et jaune) équipés de vannes
4. Deux capteurs de pression avec sortie analogique et connecteur rapide
5. Un boitier d’acquisition équipé des trois entrées thermocouple, deux entrées analogiques.
6. Un logiciel d’acquisition permettant de :
-visualiser les valeurs mesurées sur un schéma synoptique (pressions et températures)
-tracer des courbes d’évolution en fonction du temps (pressions et températures)
-tracer le cycle frigorifique sur diagramme enthalpique en temps réel et afficher les valeurs d’enthalpie
-sauvegarder les données vers un fichier de type excel

Le logiciel fourni est sans license

• Alimentation électrique : 230 Vac – 50 Hz – 4 A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre
• Dimensions: (LxlxH mm): 250 x 300 x 250
• Poids (Kg): 5
