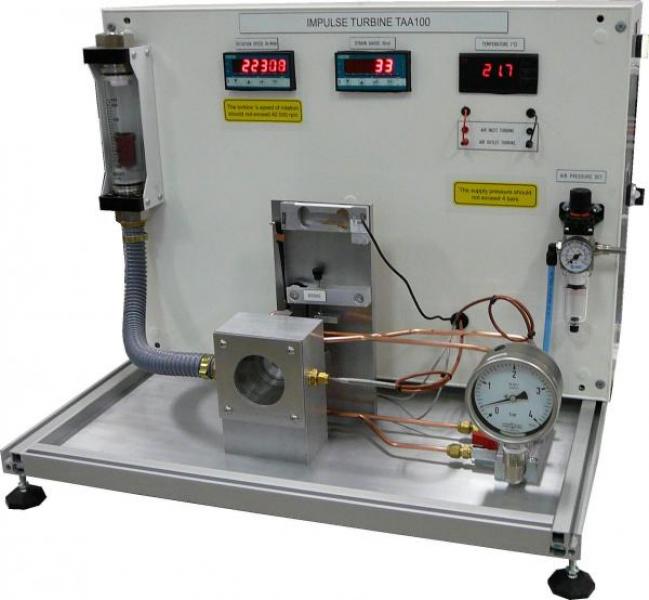

TAA 100Banc d'une turbine axiale à air comprimé

Le banc d’essai est constitué d’une turbine axiale à un étage, monté sur roulements de puissance 45W

Ajoutez plusieurs machines à votre sélection pour un devis global.

Besoin de plus d’informations ?

Présentation des éléments constitutifs d’une turbine à action
Détermination des caractéristiques de puissance et couple de la turbine en fonction de la vitesse de rotation.
Etude de l’influence du débit d’air sur la puissance
Etude de l’influence du nombre de buses utilisées
Tracé du cycle sur diagramme T-S (température –entropie)
Rendement isentropique de la turbine

Applications pédagogiques

Présentation des éléments constitutifs d’une turbine à action
Détermination des caractéristiques de puissance et couple de la turbine en fonction de la vitesse de rotation.
Etude de l’influence du débit d’air sur la puissance
Etude de l’influence du nombre de buses utilisées
Tracé du cycle sur diagramme T-S (température –entropie)
Rendement isentropique de la turbine

Descriptif technique

Turbine :turbine simple étage à flux axial ; vitesse maximum : 35000tr/min ; puissance max : 45W

Buses d’injection :quatre buses avec vannes d’isolement.

Frein :frein à courroie monté sur l’arbre de la turbine. Le refroidissement est assuré par une arrivée d’air comprimé

Couplemètre :capteur de force avec jauge de contrainte et indicateur sur le panneau

Température :mesure sur l’air en entrée et en sortie de la turbine par sonde Pt 100 trois fils

Débit d’air :débitmètre à flotteur avec tube en verre en sortie de la turbine

Utilités et dimensions
