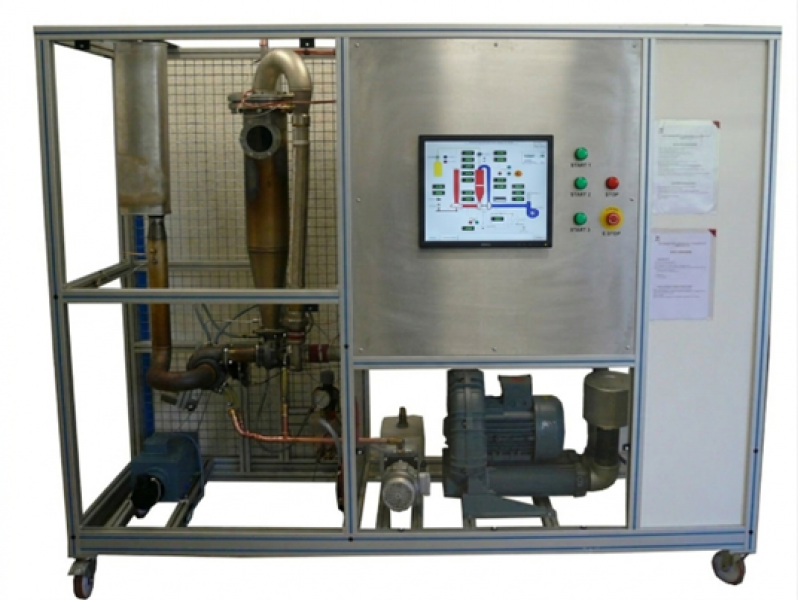

TGT 1.5Turbine gaz à deux arbres
Le système TGT1.5K a été développé pour permettre l’étude d’une turbine à gaz deux arbres. L’air frais est aspiré par le compresseur et envoyé dans la chambre de combustion ou il sera mélangé au carburant (gaz) et enflammé. La détente va entrainer la turbine génératrice qui est lié au compresseur. Le flux d’air de gaz
Ajoutez plusieurs machines à votre sélection pour un devis global.
Besoin de plus d’informations ?
Nous contacter- Etude du fonctionnement d’une turbine à gaz à deux lignes d’arbre indépendantes au propane.
- Mesure de débit, pression, température, vitesse angulaire et couple
- Mesure de puissance électrique.
- Rendement des différentes turbines
- Caractéristiques des différents composants : compresseur, turbine génératrice, chambre de combustion, turbine de puissance, frein électrique
- Rendements
- Sécurités
Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.
Il comporte un coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA.
- Ventilateur centrifuge
Compression 0.5 à 0.7 bars
Débit d’air jusqu’à 300m3/h
Filtres à l’alimentation - Turbine génératrice
Compresseur centrifuge à un étage
– rapport de compression de 1.2 à 3
– débit d’air de 100 à 700Kg/h
Turbine à un étage
– calée sur l’arbre du compresseur
– alimentée par la détente des gaz provenant de la chambre de combustion - Chambre de combustion
Acier inoxydable
Alimentation en air par le compresseur
Alimentation en propane
Mélange air propane
Allumage par arc électrique avec sondes haute tension
sonde de détection de la flamme4. Circuit propane
détendeur
Electrovanne d’allumage
Electrovanne marche normale
Débitmètre de propane
Buse d’injection - Turbine de puissance
Alimentée par la détente des gaz s’échappant de la turbine génératrice
Réducteur de vitesse
Servomoteur
-vitesse max 3750 tr/min
-puissance max 2 KW - Centrale de lubrification turbines
Distribution sur les deux arbres de turbines
Echangeur air / huile pour le refroidissement - Mesures
7 mesures de températures
6 mesures de pression
2 mesures de débit
2 mesures de vitesse de rotation turbines
1 mesure de puissance produite - Réglages manuels
Pression propane
Débit propane
Vitesse turbine puissance - Sécurités
Température de chambre de combustion
Température huile de lubrification
Pression huile de lubrification
Pression d’air entrée chambre de combustion
Pression d’eau de circuit de refroidissement des turbines
Détection de la flamme
Vitesse servomoteur
Défaut variateur de vitesse
- Alimentation électrique : 400 Vac – 50 Hz – 20 A
- Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
- Alimentation en eau : 10 L/min – 2 bars
- Evacuation d’eau : au niveau du sol
- Evacuation des Fumées : Diamètre 200mm
- Alimentation en Combustible : propane
- Dimensions: (LxlxH mm): 2700 x 850 x 2000
- Poids (Kg): 780
Applications pédagogiques
- Etude du fonctionnement d’une turbine à gaz à deux lignes d’arbre indépendantes au propane.
- Mesure de débit, pression, température, vitesse angulaire et couple
- Mesure de puissance électrique.
- Rendement des différentes turbines
- Caractéristiques des différents composants : compresseur, turbine génératrice, chambre de combustion, turbine de puissance, frein électrique
- Rendements
- Sécurités
Descriptif technique
Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.
Il comporte un coffret électrique avec sectionneur d’alimentation générale et disjoncteur différentiel 30mA.
- Ventilateur centrifuge
Compression 0.5 à 0.7 bars
Débit d’air jusqu’à 300m3/h
Filtres à l’alimentation - Turbine génératrice
Compresseur centrifuge à un étage
– rapport de compression de 1.2 à 3
– débit d’air de 100 à 700Kg/h
Turbine à un étage
– calée sur l’arbre du compresseur
– alimentée par la détente des gaz provenant de la chambre de combustion - Chambre de combustion
Acier inoxydable
Alimentation en air par le compresseur
Alimentation en propane
Mélange air propane
Allumage par arc électrique avec sondes haute tension
sonde de détection de la flamme4. Circuit propane
détendeur
Electrovanne d’allumage
Electrovanne marche normale
Débitmètre de propane
Buse d’injection - Turbine de puissance
Alimentée par la détente des gaz s’échappant de la turbine génératrice
Réducteur de vitesse
Servomoteur
-vitesse max 3750 tr/min
-puissance max 2 KW - Centrale de lubrification turbines
Distribution sur les deux arbres de turbines
Echangeur air / huile pour le refroidissement - Mesures
7 mesures de températures
6 mesures de pression
2 mesures de débit
2 mesures de vitesse de rotation turbines
1 mesure de puissance produite - Réglages manuels
Pression propane
Débit propane
Vitesse turbine puissance - Sécurités
Température de chambre de combustion
Température huile de lubrification
Pression huile de lubrification
Pression d’air entrée chambre de combustion
Pression d’eau de circuit de refroidissement des turbines
Détection de la flamme
Vitesse servomoteur
Défaut variateur de vitesse
Utilités et dimensions
- Alimentation électrique : 400 Vac – 50 Hz – 20 A
- Type d’alimentation électrique : 3 phase(s) + Neutre + Terre.
- Alimentation en eau : 10 L/min – 2 bars
- Evacuation d’eau : au niveau du sol
- Evacuation des Fumées : Diamètre 200mm
- Alimentation en Combustible : propane
- Dimensions: (LxlxH mm): 2700 x 850 x 2000
- Poids (Kg): 780
